1、邵氏硬度计的校准

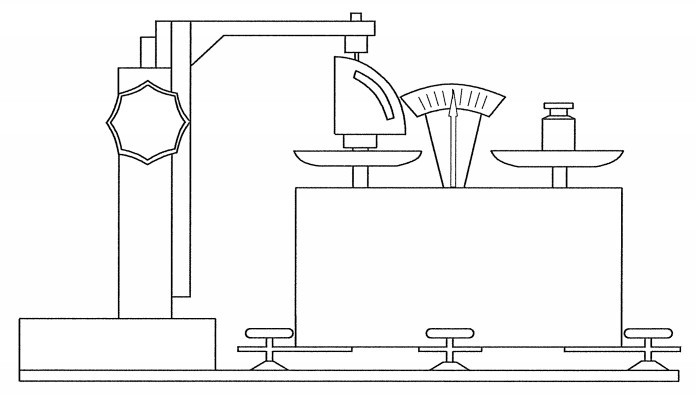

用天平对邵氏硬度计作用力进行校准。垂直固定硬度计，压针对准天平的一个架盘，并在架盘中间放置一个小垫，以免压足和架盘接触，如图所示。小垫上有一个小圆柱体，高约2.5mm，直径约1.25mm。
对于校准A型硬度计，圆柱体的上端中间稍稍凹下，能容纳压针搁在上面;对于校准 D 型硬度计，圆柱体上端中间要有一个直径约0.5mm小孔，使压针能进人小孔里面，小孔有足够的深度，使压针顶端的球面不和小孔底面接触。
小垫的重量在天平的另一个架盘用砝码平衡，然后在架盘上继续放置砝码，使压针受到垂直向上的作用力，改变破码的质量，在压针上的作用力相应地产生变化，硬度计得到不同的示值。作用力和示值的关系式给出，A 型硬度计作用力计算结果允许偏差为±80mN， D型硬度计为±440mN。也可以用相应准确度的电子天平或其他专用于邵氏硬度计的测力仪器进行校准。用于校准邵氏A型硬度计的天平或其他测力仪器，示值误差不超出±8.0mN，用于校准D型硬度计，示值误差不超出±44.0mN。
2、邵氏硬度计的结构
2.1邵氏硬度计包括A、C和 D 两种类型，主要包括下面部件；
2.1.1压足：压足中间有一个直径为2.5mm～3.2mm的圆孔，孔心距离压足边缘至少6mm。
2.1.2压针：压针由直径为1.25mm±0.15mm的硬质钢棒制成
2.2 A型的针尖直径为0.79mm，
2.3 D型的针尖直径为0.2mm.即半径为R0.1。
2.4 C型的测针是一个圆球直径5mm。
2.5 指示机构：用于读取压针伸出部分相对于压足底面的伸出量。
3、邵氏硬度计的应用
A型邵氏硬度计用来测量软塑料、橡胶、合成橡胶、毡、皮革、打印胶辊的硬度，C型邵氏硬度计用来测量泡沫材料和海绵等软性材料。D型邵氏硬度计用来测量包括硬塑料和硬橡胶的硬度，例如:热塑性塑料,硬树脂，地板材料，保龄球等，特别适合于现场对橡胶和塑料成品的硬度测量。
4、邵氏硬度计的使用方法
把试样放置在坚固的平面上，拿住硬度计，压针距离试样边缘至少12mm平稳地把压足压在试样上，使压针垂直地压入试样，直至压足和试样完全接触时1s内读数。在测点相距至少6mm的不同位置测量硬度值5次，取其平均值(微孔材料测点相距至少15mm)。为稳定测试条件，提高测试精度，应将硬度计装置在配套生产的同型号测定架上测定。
5、邵氏硬度计使用的注意事项
5.1 测定前应检查硬度计的指针在自由状态下应指零位。(如指针量偏离零位时，可以松动右上角压紧螺丝，转动表面，对准零位)将硬度计压在玻璃板上时，(压针端面与压脚底面严密接触于玻璃板上)指针应指100度，如不指零位和100度时，可轻微按动压针几次，如仍不指零位和100度时，则不能使用，如在定荷架上使用时，可拔动手柄，使工作台上升，将定位销插入工作台下部小孔，调整后使用，如仍不指100度时同样不可使用，需要进行调整，但调整必须要有专用砝码和检定装置等，所以最好送生产单位调整为宜。
5.2 橡胶的试样及试验温度应分别符合GB531及GB527的规定；
5.2.1 橡胶的试样厚度不小于6mm，宽度不小于15mm，长度不小于35mm，试样厚度不足6mm时，可用同样胶片重叠测定，但不超过4层，并要求胶片上下平行。
5.2.2 橡胶硬度测定温度规定18-28摄氏度，试样在试验温度下应至少存放5小时。
5.3 塑料试样及试验温度符合HG-125-65规定；
5.3.1 塑料试样不正方形，边长50mm、厚度6mm。也允许采用50X15mm的试样。
5.3.2 塑料硬度测定温度规定为20℃±2℃，试样在试验温度下放置16小时。
5.4 橡胶及塑料试样表面均应光滑、平整、不应有缺陷、机械损伤及杂质。
5.5 硬度计使用35000次后，建议每使用10000次左右按GB531规定检查弹簧压力与指针刻度关系及压针端部的形状尺寸。
5.6 硬度计使用完毕后，装入仪器盒或仪器箱内，放置干燥处，防止受潮。
5.7 定荷测定架上的升降小轴和工作台底部，请注意经常揩擦干革命净，涂少量防锈油以防生锈。
|
