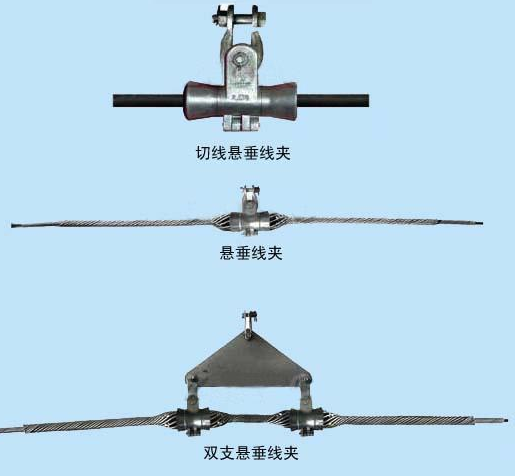

微机控制电液伺服卧式拉力测控系统用于测试电力金具线夹吊杆等金具的力学性能测试:

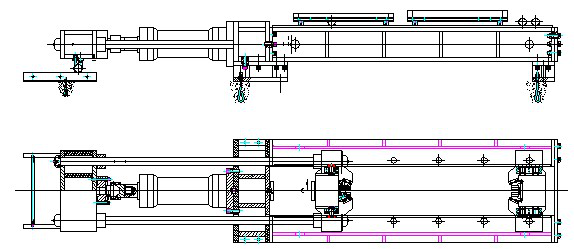

机架整体钢板焊接框架结构：
500kN单出杆双作用伺服油缸安装与油缸座内，通过负荷传感器连接于移动横梁上，由移动横梁、油缸、两拉杆及前拉头座组成施加试验力反向架，在加力框架内安装有可移动后拉头座，前后拉头座分别连接试样，并通过油缸带动反力架给试样施加试验力，根据试样规格长度可有级调整移动拉头座位置，用于调整拉伸空间，采用窜销式联接试样，油路采用流量控制阀自适应伺服控制试验过程，高精度负荷传感器测力，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据，本机适用于钢丝绳、卸扣、吊索等柔性试样进行拉伸及破断试验力。

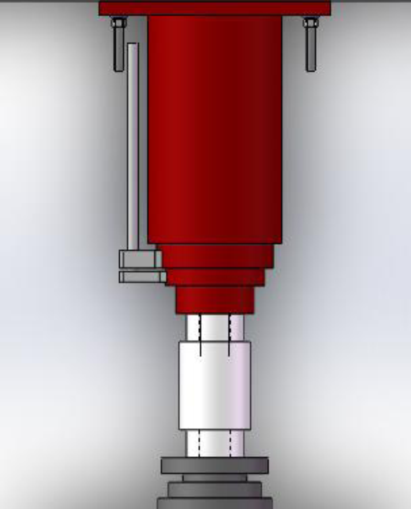

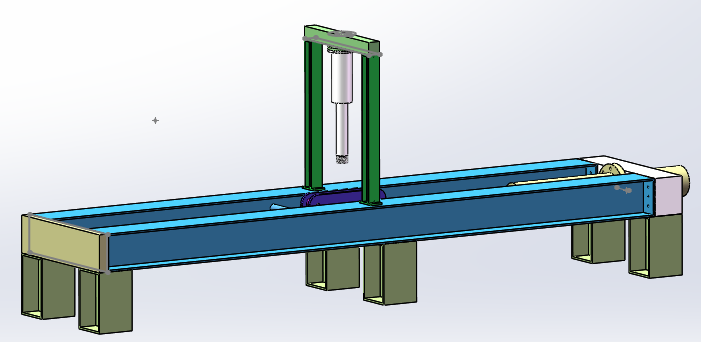

200KN拉力油缸固定在主体框架上面，配置拉力传感器和位移传感器，提供对金具的垂向加载，该结构可以采用双输出结构，实现垂向加载的往返疲劳实验。
主机部分主要由油缸座、500Kn双作用单出杆油缸、移动横梁、拉杆、油缸座、两侧框架及前后拉头座及高精度负荷传感器等部件组成。油缸座、框架采用钢板焊接结构，移动横梁和前后拉头座采用整体铸钢结构油缸座、框架及后拉头座形成受力框架。前后拉头座、调节横梁装有穿销拉头附具，分别满足钢丝绳、吊带、卸扣、包扎带、锁具、汽车配件等试样联接拉头附具的两端，单出杆双作用低摩擦活塞缸在液压油的作用下带动移动横梁运动，从而将试验力施加到试样上。后拉头座与受力框架之间采用上下手动插销联接，用于有级调整试验空间，计算机通过控制比例伺服阀来实现试验的自动控制试样拉伸试验。
|
