产品名称: |
经济型手动三坐标测量机 |
产品型号: |
瑞士TESA micro-hite 3D小型三坐标测量机 |
产品别称: |
经济型手动三座标测量机 小型三坐标测量机 |
所属分类: |
影像测量仪 |
产品简介: |

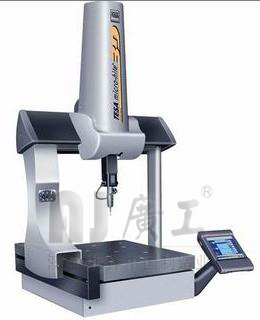

TESA最新的MICRO-HITE 3D三坐标测量机是同类产品中性能价格比非常好的一款测量仪器,填补了传统精密测量仪器和测量机之间的空白。它尤其可以满足工业生产对高性能测量产品的要求。
三坐标测量机的测量精度可达微米,同时操作非常简单,即使在操作者并不熟悉测量操作的情况下,也能自如操控。MICRO-HITE 3D使用的测量软件REFLEX具有友好用户界面操作方式,操作者在使用它几个小时后就可以测量复杂的工件。
|
|
|
一、瑞士TESA micro-hite 3D经济型手动三坐标测量机 1、经济型手动三坐标测量机的特点: MICRO-HITE 3D的设计符合人机工程要求,相对其它产品,价格合理经济,结构上采用了获得专利的ZMOUSE技术,可以加速并方便对Z轴的操作。当轴向移动时,具有优化的几何稳定性。 各轴采用无摩擦气浮轴承,并采用精密三角梁结构,从而确保了整机的性能。为了确保MICRO-HITE 3D独特的高灵敏性和精度,它可以配备最新开发的TESA三维测头,触发力可调的TESASTAR测头或TESASTAR-i分度式测头。 TESA MICRO-HITE 3D的主要特性使它非常适合于各种应用环境,它采用的材料具有相近的热膨胀系数,可有效减少环境条件对测量误差的影响。
2、瑞士TESA三坐标测量机的性能指标 测量行程:XxYxZ(mm) 460 x 510 x 420 被测工件最大重量:227 kg 精度指标(m) (根据ISO 10360坐标测量机的性能评定标准): 长度测量的最小允许示值误差MPEE:3+4L/1000m 分辨率: 0.001mm 测量速度: 760mm/s 空气压力: 4.8 to 8.3 bar 空气流量: 21liters/min 操作控制显示屏: 89 x118mm (带背景光). 外形尺寸: LxWxH(mm) 970 x 1620 x 930 最大部件尺寸:(X/Y/Z) 600 x 750x 430 自重: 190kg
二、瑞士TESA micro-hite 3D小型三坐标测量机 瑞士TESA小型三坐标测量机的技术指标 行程范围(X×Y×Z):460×510×420mm 精度(VDI/VDE): U1=(0.003+0.003•L)mm;U3=(0.003+0.004•L)mm L in m 重复性精度: 3μm 显示分辨率: 0.001mm 计算机系统分辨率:0.00001mm 测量速度: 760 mm/S 空气压力: 4.8-8.3bar 空气流量: 21升/分 环境要求: 可操作温度范围13℃~35℃;工作温度范围20°C ±1℃(保证精度) 使用材质: Z轴、桥架、轴承、均采用超轻铝合金材质;工作平台以花岗岩制成,台面上有不锈钢夹具固定锁孔 最大工件尺寸(X×Y×Z) :600×750×430mm 最大工件重量:227kg 仪器外型尺寸(L×W×H) :970×930×1620mm 仪器重量: 250kg(含花岗岩平台,平台重量99kg) 包装尺寸: W=1150mm, H=2200mm, D=1100mm 包装总重量: 250kg
三维测头

订货号 型号 单向重复性 位置重复性 03939020 TESASTAR ≤0.75μm - 03939030 TESASTAR-i ≤0.35μm ≤1.5μm

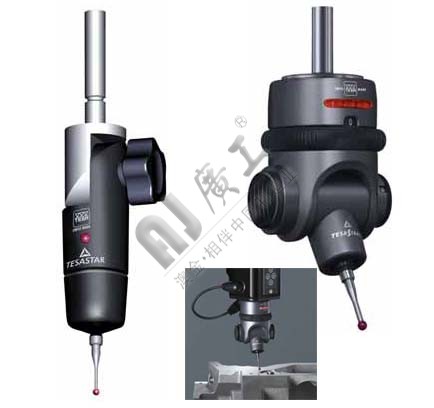

TESASTAR(03939020)测头: 作为TESASTAR产品系列中最先推出的产品,极高的性价比是这款可调测力测头的一个关键因素。测头内部的传感器特别适合小型三坐标测量机,能旋转到无数的位置,使得测量复杂工件变得更简单。
可调触发力: 0.1-0.3 N; 坐标方向: ±X,±Y,±Z; 测针最大行程:X/Y±20°,Z=+6mm。
TESASTAR-i(03939030)可分度测头: TESASTAR-I源自于TESA的最新调计概念,采用可定位测座连接一个高精度的TESASTAR-p触发探针。在波伊斯原则的基础上,该款测头具有在两轴方向上15°步距分度实现探针在168个不同位置的快速定位而不用重新校正。刻度设置可使操作者知晓测头的位置,测头拥有适合单手操作的双按钮设计;
可调触发 力:0.1-0.3N; 测头定位:A, 0到90°按15°步距分度(回转);B, ±180°按15°步距分度(旋转); 每个方向的锁紧装置都适合两指使用; 带M3安装螺纹的测针,长度从21mm到100mm; 坐标方向:±X,±Y,±Z。
|
|
