产品中心 首页 > 产品中心 > 详细内容

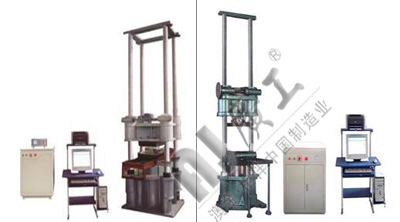

产品名称: 微机控制电液伺服压力试验机
产品型号: YAS-1000/2000/3000/5000/10000 YAR-1000/2000/3000/5000
产品别称: 动横梁式电液伺服压力试验机/结构件压力试验机/大型压力试验机
所属分类: 压力试验机
产品简介: YAR及YAS微机控制电液伺服压力试验机主要用于金属、非金属材料、建筑材料、大型结构件的压缩性能试验(若再增添弯曲试验装置,还可以做大型结构件的三点弯曲,四点弯曲试验)。其中YAR 微机控制电液伺服压力试验机为二柱式结构,最大力到5000KN;YAS微机控制电液伺服压力试验机采用四柱结构,最大力值到10000KN。两种动横梁式电液伺服压力试验机均采用计算机技术和压差式液压伺服技术及全数字测控系统相结合。实现了试验力、位移、...

一、YAR/YAS型微机控制电液伺服试验机主要特点
1.用一台计算机控制完成全部试验过程,操作均由键盘及鼠标来完成,并保留手阀加荷。
2.测量、控制系统采用,计算机插卡式设计(即计算机总线设计)。
3.试验力测量分辨率可达1/300000。位移测量分辨率可达2μm。
4.试验软件采用VC++语言编程,可在Windows98、2000、XP、NT操作系统下工作。
5.采用先进的数字式电液比例阀作控制元件,抗污染能力强,可实现长期无故障运行。
6.采用数字式脉冲调宽技术,实现了全数字式闭环伺服控制。
7.完整的数据库软件接口供用户使用,免费升级软件通过邮寄光盘或E-mail传送即可。
8.完善的软件自检功能,提示发生故障之处,无须厂家现场维修,只须更换计算机内相应的功能卡即可,维护简单方便。
9.测量准确、功能齐全、可靠性高、操作简单、使用方便。

二、大型压力试验机概述
500吨以上压力试验机是我公司从上个世纪50年代末就开始研制生产的,现已生产该种产品数百台,该机主机采用四柱式结构,底座由灰口铸铁、上横梁采用球墨铸铁铸造而成,刚性好,不容易变形。油缸在主机的下部,动横梁在主机的上部,通过升降电机控制动横梁的升降,达到调整压缩空间的目的。横梁升降采用蜗轮、蜗杆传动,传动平稳,故障率低。下试台由底座、油缸、活塞、下压板及轨道等构成,下压板采用小车式结构,小车可在轨道上前后移动,装卸试件方便省力。试验力的加载及卸荷由活塞的升降来完成稳定可靠。进入到新世纪以来,随着国家对检测仪器要求的提高,为了满足用户需要,我公司又推出了采用美国AD公司电子器件生产的微机控制电液伺服压力试验机,是一种具有高新技术手段,符合现代力学检验要求的新型试验设备。是目前生产和使用中的手动加荷式、手动加荷数显式压力试验机的升级换代产品。该试验机采用宽调速范围的电液比例阀组及计算机数字控制等先进技术,组成全数字式闭环调速控制系统,能够自动精确地测量和控制试验机加荷、卸荷等试验全过程。控制范围宽、功能多、全部操作键盘化。各种试验参数由计算机进行控制、测量、显示、处理并打印,集成度高,使用方便可靠。可对各种金属、非金属材料进行压缩试验,是科研生产、仲裁检验所需的先进检测设备。

三、 微机控制电液伺服压力试验机结构说明
YAR及YAS 系列微机控制电液伺服压力试验机主要由(二丝杠/四丝杠)移动横梁主机、压差式伺服油源,全数字测控器GTC350(也可以采用Doli公司产EDC120或220全数字测控器)和计算机系统所组成。
1. 微机控制电液伺服压力试验机主机
主机采用四丝杠、移动横梁、试验空间可调式结构,超精密加工的柱塞式工作油缸组件安装在机座中央,常规型的测力元件采用液压式传感器,通过管接头,与油缸下腔相连通。(高级型的测力元件采用负荷式测力传感器,传感器安装在工作油塞上端面)试验机的下压板制成四轮小车式(两端面有推拉把手)油缸两侧配置轨道,小车式下压板沿轨道运动,方便大型试样的装卸,减轻劳动强度。机座的四角部位安装四根丝杠,丝杠通过传动螺母与移动横梁联接,移动横梁安装有摆线针轮减速机组,经链轮,链条传动,驱动传动螺母转动,带动移动横梁上、下运动,达到调节试验空间的目的。移动横梁中央 设置球面调心支承,调心支承与上压板联接,保证试样端面均匀受力,使试验数据准确无误。
2.  微机控制电液伺服压力试验机伺服液压源(压差式)
伺服液压源根据材料试验机力值的大小,即工作油缸的直径,面积配置油泵,5000KN以下微机控制电液伺服压力试验机为单泵配置,而5000KN以上微机控制电液伺服压力试验机为双泵系统,主工作油泵采用高压柱塞泵,噪声低,性能好,寿命长。双泵配置的快速充液泵是大流量低压泵,其充液压力由溢流阀调定。油箱采用不锈钢板焊接而成,整体密封方式,充分保证液压油不受污染,提高使用寿命。
3.  微机控制电液伺服压力试验机全数字测控器GTC350[或EDC120(220)]
3. 1    美国进口SOC(system on chip)片上系统。
3. 2    基于FPGA(高密度现场可编程门阵列)的DSP(数字信号处理)技术。其特点是高速处理能力,超低噪声,高抗干扰,高采样频率(100次/s)。

四. YAS微机控制电液伺服压力试验机主要技术参数和规格

型   号(四柱式)

YAS-1000

YAS-2000

YAS-3000

YAS-5000

YAS-10000

最大试验力(kN)

1000

2000

3000

5000

10000

有效测量范围(%)

标准型2~100   精密型0.4~100

示值相对误差 (%)

     标准型±1   精密型±0.5

分辨力

       标准型1/100000  精密型1/200000

位移

测量范围

全行程

分辨力(mm)

0.006

试验空间净宽(mm)

900

800

900

1050

1300

试验空间高度

常规型(mm)

1500

2500

大空间型(mm)

3000

3500

特殊型(mm)

根据用户要求调整

上、下压板尺寸(mm)

800×800

520×620

620×720

720×820

1000×1200

活塞行程(mm)

200

250

300

活塞快速(mm/min)

————

80

90

试验速度(mm/min)

0~75

0~60

0~37

0~26

0~30

常规型主机外形尺寸

长×宽×高(mm)

1100×880×3000

1120×800×2890

1240×850×3180

1460×1230×5000

1800×1400×6180
