产品名称: 桥式三坐标测量机
产品型号: Global、Inspector、Explorer、Global extra、Micro-hite DCC、Micro-Hite 3D、Micro Plus
产品别称: 三坐标测量机 三次元 三坐标测量仪
所属分类: 专用计量检定设备
产品简介: 三坐标测量机 (Coordinate Measuring Machine, CMM) 是指在一个六面体的空间范围内,能够表现几何形状、长度及圆周分度等测量能力的仪器,又称为三坐标测量仪或三次元。主要用于机械、汽车、航空、军工、家具、工具原型、模具、机器等中小型配件、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量,还可用于电子、五金、塑胶等行业中,可以对工件的尺寸、形状和形位公差进行精密检测,从而完成零件检测...



一、GLOBAL CLASSIC标准配置的工作型三坐标测量机
1、三坐标测量机产品综述:
GLOBAL CLASSIC是标准配置的工作型测量机,完成通常的车间测量和检测应用。GLOBAL CLASSIC,可配备各种触发测头,具备高可靠性的同时,将效率和精度集为一体,从而减少了维护费用。对于通常的测量检测应用,GLOBAL CLASSIC 是一种性价比很高的解决方案,尤其对于中小型的箱体类工件而言,更是理想的测量系统。各种软件选项,满足不同客户的测量需求。GLOBAL CLASSIC 可用于多种工业应用中,如首件和最终件检测、夹具验证和过程控制等。精确反映在每一个细节
2、GLOBAL CLASSIC三坐标测量机的产品特点:
    计算机辅助设计技术,包括了有限元分析(FEA)和模块化分析,减少了由于结构的变形、振动和温度的变化对于机器的性能造成的影响;非接触光栅尺避免了摩擦,减少了不确定度误差;调制式弹性被动减振系统和气动式主动减振系统;用由精密加工的椭圆齿形钢丝增强同步带,减少了在高速扫描情况下的振动;电机远程放置减少了移动质量,提高了速度,也避免了电机发热对机器性能的影响。
    功能强大的新型控制系统,提供了高加速度及高扫描速度。在线诊断,简化了机器的维护;获得专利的、经过精密加工整体燕尾导轨,提高了机器的精度和重复性;获得专利的气动平衡设计,提高了机器的测量性能;可支持TESASTAR, TESASTARi, TP2, TP6, TP20和TP200 触发式测头,以及SP25M, SP600和LSPX3, LSPX5 扫描测头,并包括一系列非接触激光/光学扫描测头。探针更换架可支持一系列探针类型,包括星形、盘形和球形探针;可配备上下料系统;GLOBAL 测量机可配置CLIMA和ACTIV 实时结构温度补偿系统。

3、GLOBAL CLASSIC的型号
型号        行程范围(mm)    外形尺寸
            X    Y     Z    L     W   H
05.07.05  500  700   500  1480 1025 2431
07.10.07  700  1000  660  1951 1316 2842
09.12.08  900  1200  800  2495 1510 3066
09.15.08  900  1500  800  2795 1510 3066
09.20.08  900  2000  800  3295 1510 3066

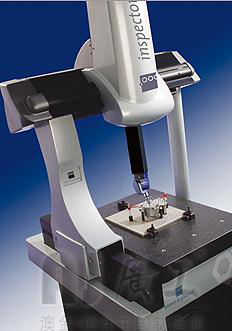

二、Inspector 桥式三坐标测量机
1、Inspector三坐标测量机的特产品优势:
    Inspector 可完成多种工业计量应用,如首件和最终件检测、夹具验证和过程控制等,是中小型箱体类工件检测的理想选择;完成各种精度等级的几何量计量、质量控制任务。Inspector 还提供多款测头、手动和自动测座、测头自动更换架的选项配置;享有盛誉的PCDMIS测量软件配备;世界上最多用户专业选择的计量与检测软件PC DMIS,是inspector测量机的最佳配置;PCDMIS PRO 软件在强大计量功能和使用便捷方面得到了完美协调。无论是复杂的参数化编程,还是简单地测量直径值,PCDMIS PRO 软件始终是计量人员的正确选择。并可选支持基于CAD 的各种测量应用。
2、Inspector 三坐标测量机的型号参数
Inspector 06.*.06, 08.*.06                                  Inspector 04.05.04 行程范围、尺寸
型号     行程范围(mm)   外型尺寸(mm)     测量空间(mm)       型号     行程范围(mm)   外型尺寸(mm)
06.08.06 600×800×600  1163×1562×2658 734×144×794      04.05.04 440×500×410  410×1160×1080
06.10.06 600×1000×600 1163×1562×2678 734×144×794
08.10.06 800×1000×600 1363×1762×2678 934×144×794
08.12.06 800×1200×600 1363×1962×2678 934×144×794
Inspector06.08.06, 06.10.06, 08.10.06, 08.12.06 环境要求:  Inspector 04.05.04 环境要求:
标准环境温度:18-22℃                                       19 -21 ºC
环境温度变化:1℃/h -2℃/24h                                1 ºC/h -2 ºC/24h
温度梯度:1℃/m                                             1 ºC/m
相对湿度:25%-75%                                        25-75%
供气要求:
最小供气压力:5bar                                          4bar
耗气量:150NL/min                                           21 NL/min
电源要求:
电压:220V/50Hz                                             220 VAC ±10% (中国),110 ±10% (北美)
功耗:1500VA                                                15 A
                                                            频率:50/60 Hz, 接地电阻应小于5欧姆
