产品中心 首页 > 产品中心 > 详细内容
产品名称: 图像颗粒分析系统
产品型号: BT-1600
产品别称: 颗粒分析系统、图像颗粒度分析
所属分类: 光学类仪器
产品简介: 我司优惠销售各种规格光粒度分析仪、离心沉降粒度仪、图像颗粒分析系统和粉体特性测试仪等。

BT-1600图像颗粒分析系统
一、BT-1600图像颗粒分析系统的测量原理和应用
    BT-1600颗粒分析系统是一种图像法粒度分布测试以及颗粒型貌分析等多功能颗粒分析系统。通过对颗粒数量和每个颗粒所包含的像素数量的统计,计算出每个颗粒的等圆面积和等球体积,从而得到颗粒的等圆面积直径、等球体积直径以及长径比等,再对所有的颗粒进行统计,从而得到粒度分布等信息。图像颗粒分析系统主要适应于研磨材料:金刚石、碳化硅、碳化硼、白刚玉、氧化铈等;电池材料:球形石墨、钴酸锂等和用于验证其他粒度测试的手段和方法。

二、BT-1600分析系统的组成及工作流程特点:
1、该系统包括光学显微镜、数字CCD摄像头、图像处理与分析软件、电脑、打印机等部分组成。
2、颗粒分析系统的基本工作流程是通过专用数字摄像机将显微镜的图像拍摄下来;
3、通过USB数据传输方式将颗粒图像传输到电脑中;通过专门的颗粒图像分析软件对图像进行处理与分析;
4、通过显示器和打印机输出分析结果。
5、它是将传统的显微测量方法与现代的图像处理技术结合的产物。本系统具有直观、形象、准确、测试范围宽以及自动识别、自动统计、自动标定等特点,不仅可以用来观察颗粒形貌,还可以得到粒度分布、平均长径比以及长径比分布等,为科研、生产领域增添了一种新的粒度测试手段。

三、静态图像分析系统的指标与性能
1、测试范围:1μm-3000μm。
2、系统放大倍数:4000倍。。
3、最大分辨率:0.1微米。
4、重复性误差:< 3 %(不包含样品制备因素造成的误差)。
5、粒度分布类型:体积分布、面积分布、数量分布、长径比分布、球形度分布等。
6、输出项目:包括原始参数(包括样品信息、测试信息等),分析数据(包括区间分布、累计分布、平均径、长径比以及长径比分布等),分布图形(区间分布直方图和累计分布曲线等)。

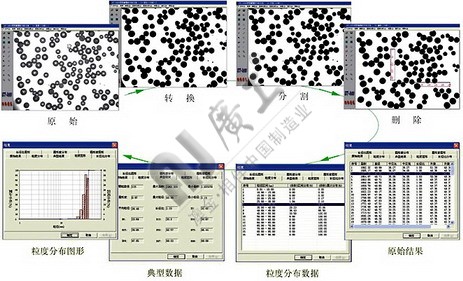

四、图像处理与颗粒分析过程
