YAW-600G微机控制电液伺服压力试验机
一、产品符合标准
GB/T16826-2008《电液伺服万能试验机》、
JJG139-1999《拉力、压力和万能试验机》计量检定规程
GB/T50081-2002《普通混凝土力学性能试验方法标准》
二、试验机的主要用途及适用范围
该试验机采用自动控制、液压加载，电子测量、微机显示及数据自动处理，可完成对金属和非金属材料的压缩试验。本机液压系统主要由高精度伺服阀、高压油泵组成。由计算机进行自动控制。试验机外形整齐美观，一体化油源控制系统，操作部分高度适当，便于试验者进行操作与观察。
三、YAW-600G压力试验机的主要技术参数
最大试验力 600KN
测量范围 1%-100%FS
试验机的示值精度 ≤±1%
最大压缩空间 320 可定制
上、下压盘尺寸 ￠160mm
活塞最大行程、直径 50x100
加荷速率 0~40KN/s 可调
主机（包括活塞最大行程） 820x350x1200mm
伺服油源 1160x800x900
重量 600KG
四、微控电液伺服压力试验机的主要结构
1、主机采用四立柱结构。
主机部分由底座、油缸活塞、上、下压盘、立柱、上固定横梁组成，空间调整有垫块完成。
伺服油源系统：一体化操作控制油源系统，时尚、美观、操作简便。
由全数字多通道闭环测控系通。计算机实现自动控制、显示、数据采集、处理等功能。计算机根据不同材料的试验要求，设置试样参数，调整好试样后，按WinYaw键，系统即可启动试验，并根据设定的试验条件，自动判断处理，同时显示相应的试验结果。
2、能够按应力速率或预先设置好的试验曲线形式，完成整个试验过程，具有负荷、速率、时间及试验曲线动态显示功能。试验参数一次输入后，即可顺序自动完成全部试验
3、采用品牌微机，配有Windows液压试验机专用软件,根据国家标准或用户提供的标准，测量各种材料的抗压性能。试验过程的数据采集、处理、分析、存储及显示,均有微机自动完成，测量结果准确、可靠。并对试验数据进行再统计和处理，然后输出打印各种要求的试验曲线及试验报告，设有试验曲线放大、比较、遍历功能，智能、方便。
4、试验控制软件：中文Windows 2000/XP平台下控制软件，自动求取抗压强度，劈裂抗拉强度及静态弹性模量等力学试验数据，具有局域网联网功能和远程数据库无缝联接功能。
5、试验控制软件具有自动标定功能
本机是各级检测部门和生产企业的理想测试设备，同时还适用于大中专院校进行教学演示工作。

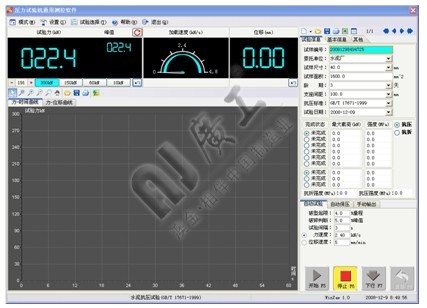

6、WinYaw简介
WinYaw压力试验机通用测控软件可运行于Windows 9x/2000/XP下， 有数据采集、自动控制和数据管理等功能。
试验控制软件特点：
1）、软件支持烧结普通砖、水泥、混凝土、砂浆、岩石抗压试验标准；
2）、砖块抗压试验程序执行国标GB/T 5101－1998，水泥抗压试验程序执行国标GB/T 17671－1999，混凝土试件试验程序执行GB/T 50081－2002，砂浆试件试验执行 JGJ 70-90，岩石抗压试验执行JGJ 054-1994，路面砖抗压试验执行JC 446-1991标准；
3）、WinYaw压力机试验系统适用于100kN-2000kN压力试验机；
4）、时记录力-时间试验曲线，高速采样；
5）、验数据采用数据库管理方式，自动保存所有试验数据；
6）、动完成试验过程、判断破型，自动记录保存试验数据；
7）、机交互界面采用标准的Windows风格，操作简单易学，能够满足正常的控制、采集计算。
|
