一、产品型号：  YAW-3000B

二、试验机设计、制造、检验依据下列标准相关条款
1、GB/T2611-2007《试验机通用技术要求》
2、JJF1103-2003《万能试验机计算机数据采集系统评定》
3、 JJG139－1999《拉力、压力和万能试验机的检定规程》
4、GB/T16826-2008《电液伺服万能试验机》
5、GB/T50081-2002《普通混凝土力学性能试验方法标准》

三、YAW-3000B微机控制电液伺服压力试验机的结构及工作原理
1、该试验机采用微机控制高精度电液伺服阀，驱动精密液压缸，对试验力、位移进行多种模式的自动控制，完成对试样的压缩试验，符合国家标准GB/T50081-2002《普通混凝土力学性能试验方法标准》的要求。

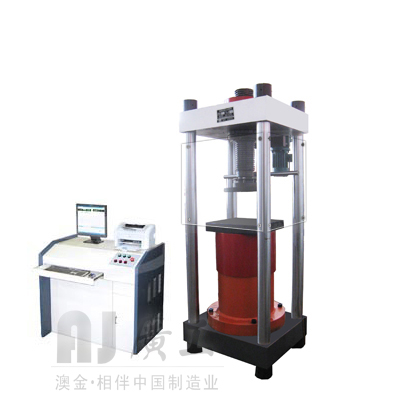

2、试验机主机采用四立柱结构，油缸下置，装卸试样方便，稳定性好。
3、加载系统,采用液压伺服液压阀，确保系统高精高效、低噪音、快速响应.
4、采用微机控制显示系统，完成试验过程中试验参数的设定、控制、数据采集、处理分析、存储及显示，控制及测量精密、准确。
5、配备Windows系统试验机专用软件,可进行统计和处理，然后输出打印各种要求的试验曲线及试验报告，设有试验曲线放大、比较、遍历功能，智能、方便。
6、自建强大的试验数据库，试验数据可随时保存、查询、调用，并可实现与用户局域网和互连网的数据传输与转换。
7、全自动闭环控制功能，操作直接、快速、高效。
8、全自动控制试验力、行程速率，实现对混凝土等材料的压缩试验
9、增加附具，可完成其它多种材料的抗折、抗压、剪切等检测项目.

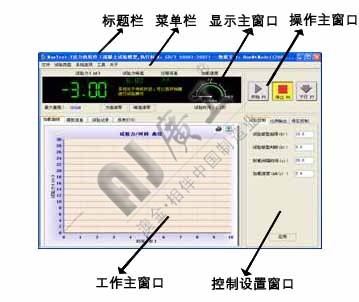

主程序界面：
标题栏  菜单栏   显示主窗口  操作主窗口


工作主窗口      控制设置窗口

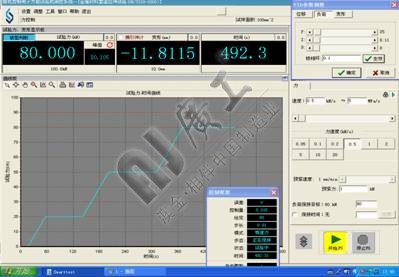

闭环控制
3）、备有试验室联网用数据库，如果联网直接将数据从数据库中摘取即可，无需更改软件或主机部分。
4）、报表格式可根据用户要求，自行设计表格，备有专门的表格模板编写软件，在机器中已安装。
5）、表格中提供了人工填写框，可以将当前试验的外部条件一并在报表中体现。
10、软件功能
1)、 具备自动测量，试验数据实时采集、显示，力值、变形、应变自动调零，试验过程峰值保持、试验特征量自动求取等功能
2)、 具备加载编程功能，能实现对力、变形、位移等各参量的保持、等速率的自动控制。加载程序文件可以存盘并可随时调用
3)、 具备量测传感器标定功能
4)、 具备破坏试验状态自动识别、自动停止加载，自动复位等功能
5)、 可同时显示多条不同类型曲线，可在试验过程进行曲线切换和坐标自适应调整，可对试验曲线进行缩放、图形编辑、幅值读出、信息标识等操作
6)、 具有同类（同组）试验曲线叠加比对功能
7)、 可对存盘数据进行再处理分析
8)、 具备软件在线帮助功能
9)、 数据文件格式对用户开放，提供数据文件调用的详细说明
10)、本软件功能满足国家、试验机行业的相关标准以及用户的正常使用要求
11)、提供软件（包括测试、数据处理软件）终身免费 升级服务

四、试验机的主要技术指标：
序号 项目名称 技术参数
1 最大试验力（kN） 3000
2 测量范围  （kN） 2%-100%FS
3 试验机的示值精度 ≤±1%
4 最大压缩空间 （mm） 0-500
5 立柱间距（长x宽）mm 500x400
6 上压盘尺寸(mm) ￠300
7 下压盘尺寸(mm) 400x400
8 活塞最大行程  (mm) 150
9 加荷速率 0~40KN/s 可调
10
 试验机外形尺寸长×宽×高（mm）
 主机（包括活塞最大行程）（mm） 700x600x1800mm
 伺服油源控制柜 (mm) 1200x800x1100
11 电源及功率 380V±10％ 50Hz，2.0kw
12 机器重量（kg） ≈3300

五、试验机的主要配置:
类别 序号 名  称 规  格 数量 备注

产品 1 主  机 空间可调 1台 四立柱
 2 油压传感器  1只 主机内
 3 伺服油源控制柜 内含伺服控制系统 1套

附具及
资料 1 上压盘 ￠300 1套 主机上
 2 下压盘 400x400 1套 主机上
 3 防护网  1套
 4 碎料盘  1套
 5 联想微机 1G/160G/19液晶 1套
 6 M16膨胀螺栓  2个 固定主机用
 7 随机工具  1套
 8 随机文件  1套
 9 试验机软件  1套
