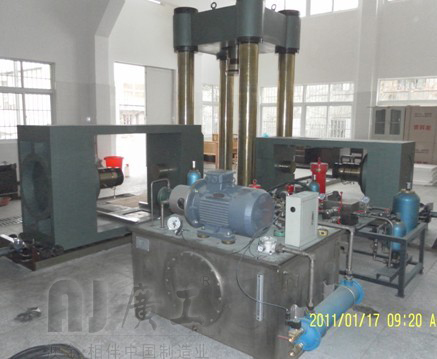

RLW-600（1000）S微机控制岩石剪切流变仪的加载框架采用了高刚度性能设计，垂直加载框架有两种结构型式，一种是门式结构，这种结构的加载框架是整体铸造的，刚度大于10G/m；另一种加载框架是四柱式结构，这种结构采用了预应力锁紧工艺，其刚度大于5G/m。剪切加载框架采用了四框整板镶嵌式，刚度大于5G/m。加载机构的高刚度保证了岩石试验的稳定性和可靠性。
    RLW-600（1000）S微机控制岩石剪切流变仪的轴垂直和剪切的控制系统（控制器）都选用德国DOLI公司的全数字伺服测控器（EDC），这种控制器在国内是先进的控制器，在国际上也是比较先进的控制器，它具有目前先进数字技术的全部特点，具有数字P、I、D调节，菜单式试验设置，自动标定，自动清零，故障自诊断，多功能软保护；还具有测量和控制精度高，分力辨强（180000码），可靠性好（几乎不出现故障）等特点；突出的功能是EDC控制器可以同时测量和显示多个试验参数，可以控制任一测量通道，并且可以在试验中平滑切换控制通道，这在国内的其它控制器上是无法实现的，而且这种功能在岩石试验中是必不可少的，因为在岩石试验中，一般先要位移控制，在压头接触试样上后转到试验力控制上，在试样屈服前或屈服后就要转换到变形控制方式上，这样才能做出理想的试验全曲线，如果没有控制方式的平滑切换功能，就只能用位移控制进行试验，那试验力和变形控制实现起来就非常困难，或者说是不可能的，因为一开始如果选择试验力控制或变形控制，在试样接触压头前是开环控制，也就是说机器是一种失控状态，在试样接触压头时必然产生一个很大的冲击，这个冲击完全可以使试样破坏，即使不破坏，试验的前段曲线也是无效曲线。EDC控制器可以由计算机进行控制以实现整机的计算机控制。
     轴向系统可以实现恒试验力（单轴或三轴流变）、恒位移、恒变形（单轴或三轴松弛）、恒速率试验力、恒速率位移、恒速率变形以及多种控制方式多种试验速率的程序试验。
由于我公司是DOLI公司在国内的服务维修中心，而且使用EDC控制器已经有十年的经验，故对EDC控制器有深刻的理解和掌握，除可提供特殊的附件和配件外，还可以进行维修和升级。

二、 主要技术参数
1、 最大法向（垂直）试验力： 600kN（1000kN）
2、 最大横向（剪切）试验力： 400kN（500kN）
3、 试验力测量误差：  ≤±1%
4、 剪切变形测量范围：   0~25mm（法向和横向）
5、 剪切变形测量误差：   ≤±0.5%
6、 剪切试样尺寸： 100mm、150mm、200mm 正方或长方体
7、 轴向控制方式： 位移控制、试验力控制；可无冲击转换
8、 横向控制方式： 位移控制、试验力控制；可无冲击转换
9、 控制精度（长时间＞1000H）： 位移   ±0.1%
                           试验力   ±0.2%

三、 主要配置
   1、法向试验力加载框架      1套
   2、横向试验力加载框架      1套
   3、德国原装进口控制器      2套
   4、试验力传感器（1000kN、500kN）  2台
   5、数字千分表              4只
   8、流变加载装置            2套
   9、计算机系统              1套
   10、随机配件及附件          1套
