一.   蠕变持久试验机适用试验方法标准

1.  GB/T2039-1997《金属拉伸蠕变及持久试验方法》

2.  HB5195-96《金属高温拉伸持久试验方法》

二.   电子蠕变持久试验机主要特点

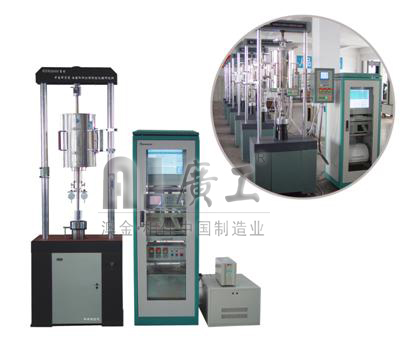

微机控制电子式蠕变持久试验机主要由主机、高温炉及温控系统、水冷却系统、测量控制系统、计算机系统等部分组成。其中水冷却系统和计算机系统可对多台试验机进行监控。

1．    微机控制电子式蠕变持久试验机主机

1.1   主机由机械框架与传动部分所组成。台面与上横梁用双立柱构成门式封闭型高刚度框架。

1.2   驱动由电机经谐波减速机及圆弧同步齿形带轮减速后带动丝母旋转，使滚珠丝杠上下移动。由于无间隙传动，传动平稳，响应速度快，试验力（或变形）精密控制得到保证。

1.3   拉杆上设有上下自动对中心的方向节，有效地保证同轴度。

2．     高温炉及控温系统

3．     水冷却系统

3.1   为了防止测力传感器受热，设有挡热板及水冷却循环装置。

3.2   出水压力有触点压力表进行监控，并断水时报警。

4．     测量控制系统

测量控制系统采用目前两种先进的技术。

①美国进口SOC（system on chip）片上系统。

②基于FPGA（高密度现场可编程门阵列）的DSP（数字信号处理）技术。其特点是高速处理能力，超低噪声，高抗干扰，高采样频率（100次/s）。

4.1  测力传感器采用美国世铨产品，精度高，长时间稳定性好。

4.2  引伸计为双向引伸计，采用数字千分表（或差动变压器），精度高，抗热、抗干扰能力强。引伸计导向部分刚度好，滚动轴承导向灵活自如。

三.   微机控制电子式蠕变持久试验机主要技术指标

1．     试验力

最大试验力：30kN、50kN 、100kN、200KN四种规格

    有效测量范围：1%—100%FS

试验力示值相对误差：±1%   变动度≤1%

    分辨率： 1/300000

    漂移：4×10-4码/24h(恒温条件下)

2．     电炉及控温

    工作温度范围：200℃～1200℃

    有效均热区长度：150mm

    炉管及电炉尺寸：炉管φ90（内径）×400（长）mm 三段独立加热

                    电炉寿命≤1000℃下连续工作时间，大于3000小时

                    电炉：外径φ300mm，长度420mm

3．    下夹头移动速度

    速度范围：0.005～50mm/min

    误差：±0.5%

4．     计时误差：±0.2%

5．     变形测量

    标距：50mm（或100mm）

最大变形量：5mm（或10mm）

分辨力：0.001mm
