一、    功能与用途

该试验机采用微型直流伺服电动机作为动力源，单片微机实时显示试验数据和试验状态，对试验过程的控制是通过单片机自动控制来实现的。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，可自动计算最大试验力值、断裂力值等试验数据。

中文大液晶屏幕动态显示相关试验数据，旋转飞梭设置试验参数。1000N以上配置有数字大变形测量装置。具有试验结束自动返回和多种自动保护设置，性能稳定可靠、测量准确度高、功能强大、显示信息丰富。可显示和自动求取最大力、最大应力、断裂应力、最大伸长率、断裂伸长率、定应力伸长率、定伸长强度等各种力学参数。增配电脑和GTC-203软件后可由计算机控制全部操作；除原有功能外，还可进行定时间保荷拉伸试验，可用保存下的试验数据重现试验过程，可显示力--变形、力--时间、力--位移等曲线；并可报表打印试验结果。

二、    主要技术指标

1）         传感器最大试验力：10/20/50/100kN；

2）         试验力准确测量范围：0.4～20 kN；

3）         试验力测量准确度：最大试验力1%－100%；

4）         位移速度控制：2～100mm/min分档调整(可选择)；
5）         拉伸试验空间：0～650mm；
6）         试验空间宽度：370mm；

7）         供电电源功率：1.3kW，380V，50Hz；

8）         整机外形尺寸：860×380×1600mm。

三、   主要配置

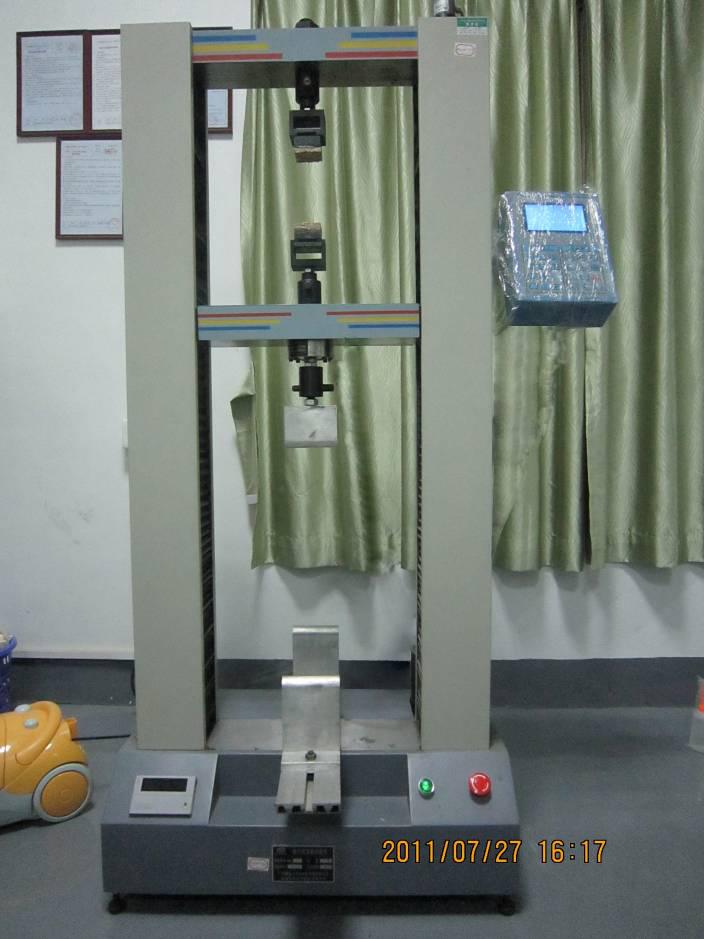

1）          门式主机一台；

2）         专用拉伸辅具一套；

3）         直流伺服电机一台；

4）         伺服调速系统一套；

5）         高精度负荷传感器一只；

6）         控制系统一套。

四、   功能介绍

1）         自动停机：试样断裂后，移动横梁自动停止；

2）         自动标定：系统可自动实现示值准确度的标定；

3）         过程实现：试验过程、测量、显示等均由单片机实现；

4）         限位保护：具有程控和机械两级限位保护；

5）         过载保护：当负荷超过各档最大值的3-5%时，自 动停机。
