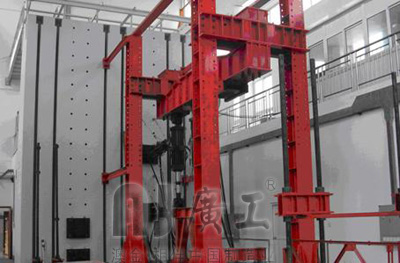

一、电液伺服动静多点加载试验系统主要特点

1．伺服作动器

   伺服作动器由伺服油缸、位移传感器、负荷传感器、伺服阀、铰链支座组成。

伺服油缸：采用进口伺服作动器专用高速密封套件，减少内外泄漏，工作可靠；

采用新式伺服作动器结构设计、我公司采用特殊的加工工艺，使伺服作动器具有低阻尼、高响应、高寿命的特点；

负荷传感器、位移传感器：安装可靠，位移传感器LVDT的封闭式安装使其不会受到外力的冲撞，保证其处于良好的工作状态。 前端配置负荷传感器 ，刚度高、重量轻是专为动态机设计制造；

负荷传感器两端连接螺杆处装有预应力环，以消除连接间隙，提高动态响应性能；

2．液压源

液压油源主要由泵电机机组、比例调压阀组、启动卸荷阀组、油箱、电控箱及液压附件等组成，具有压力稳定、远程调压、安全可靠、高效节能等特点。

3．电液伺服动静多点加载试验系统 动态测控器

 动态测控器由采集单元、测量单元、集成控制单元、函数发生器组成。伺服测量控制器核心采用美国生产的SOC片上控制系统和FPGA高速运算处理芯片组成，数据采集速度快、系统测量控制精度高、功能完备；多种控制参数的软、硬件极限设置、检测、报警和处理。

二、微机控制电液伺服拟动力（伪静力）试验系统主要技术参数

1．最大负荷：1000kN、500kN

2．作动器行程：±100mm（1000kN作动器、500kN作动器）

3．静态精度

负荷测量精度：±0.3% FS

位移测量精度：±0.3%FS

4．动态精度

频率范围：0.001～ 25Hz

负荷测量精度：≤±0.5% FS（满量程20%起）

负荷控制精度： 0.5% FS

位移测量精度：≤1% FS（满量程20%起）

位移控制精度：0.5% FS

5．控制方式：具有位移、力控制，并可平滑切换。

6．控制通道数：4个通道，各通道相位控制精度≤2º

7．试验波形：正弦波、三角波、方波、锯齿波、随机波及用户定义波形

8．计数器：999,999,999,可预置

9．液压源：流    量       200  l/min（2组液压源模块）

工作压力       21  MPa

电机转速       1000rpm/min
