一、微机控制电液伺服压剪试验机产品制造及检验标准：

本机是依据《试验机通用技术要求》GB/T2611-92、《公路桥梁板式橡胶支座》JT/T4-2004、《公路桥梁盆式橡胶支座》JT391-1999、《球形支座》GB/T17955-2000标准要求开发的，符合《拉力、压力和万能试验机检定规程》JJG139-1999标准制造。专用于检验公路桥梁板式橡胶支座成品的力学性能试验。

二、微机控制电液伺服压剪试验机主要用途：

本机专用于检验公路桥梁板式橡胶支座成品的力学性能试验。可进行抗压弹性模量试验、抗剪弹性模量试验、容许剪切角试验、极限抗压强度试验、摩擦系数试验、容许转角试验及公路桥梁盆式橡胶支座的荷载试验下轴向压缩变形和径向变形的检测。最大正压力为10000kN，最大水平剪切力为2000kN，最大转角力为1000kN。本机各项精度均符合JJG175压力和万能材料试验机检定要求。

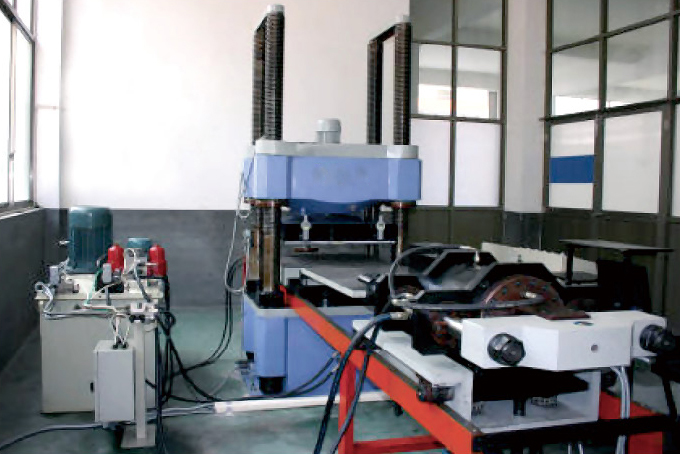

主机采用四立柱结构，机架刚性强度高。采用电液伺服控制系统，人机界面友好。微机控制自动连续平稳加载，自动保载，自动采集数据、储存、绘制曲线，自动打印试验报告，可进行桥梁橡胶支座的抗压弹性模量试验、抗剪弹性模量试验、抗剪粘接性能、抗剪老化、摩擦系数、转角试验、极限抗压强度试验、容许转角试验及桥梁盆式橡胶支座的荷载试验下轴向压缩变形和径向变形的检测。

三、微机控制电液伺服压剪试验机主要由五大部分组成：

 1）微机控制三通道全数字电液伺服协调加载控制系统；

 2）动载推力电液伺服作动器；

 3）高精度液压伺服油源；

 4）含有高低压蓄能器、开关阀、滤油器、压力表、比例阀控制机构的分油器及液压管路系统；

 5）可承载垂向试验力及横向试验力的四立柱机架。

四、微机控制电液伺服压剪试验机主要技术参数：

型号 规格	YJW-5000	YJW-8000	YJW-10000
轴向最大试验力（Kn）	5000	8000	10000
剪向最大试验力（Kn）	1000	1600	2000
转角最大试验力（Kn）	500	800	1000
试验力示值精度	优于示值的±1％
试验测量范围	0.4％～100％FS
压缩面最大空间（mm）	1000	1200	1200
立柱间距（mm）	1000×650	1080×650	1200×800
压板尺寸（mm）	900×600×120	900×600×150	1000×1000×200
轴向/剪向活塞行程（mm）	80/150	80/150	80/150
轴向/径向变形测量范围（mm）	0～10（分辨力0.001mm）
总功率（Kw）	13	20	22
