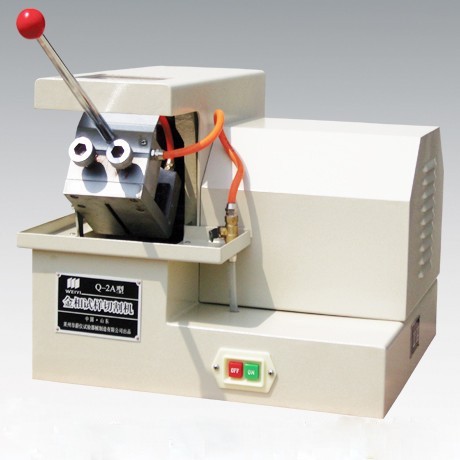

金相试样切割机

一、用途

Q-2A金相试样切割机是利用高速旋转的薄片砂轮来截取金相试样，它广泛地适用于金相实验室切割各种金属材料。由于本机附有冷却装置，用来带走切割时所产生的热量，因而避免了试样遇热而改变其金相组织。

二、结构特征概述

1）最大切割直径：Φ55mm

2）转速：2860转/分

3）砂轮片规格：300×2×32mm

4）电源： 380V、50HZ

5）电动机：2.2KW

6）外形尺寸：650×500×400mm

7）机器净重：80公斤

金相试样切割机

一、产品用途

Q-2金相试样切割机（以下简称切割机）是利用高速旋转的薄片砂轮来截取金相试样，它广泛地适用于金相实验室切割各种金属材料。由于本机附有冷却装置，用来带走切割时所产生的热量，因而避免了试样遇热 而改变其金相组织。

   割机除能切割各种金属材料外。还能切割非金属材料如塑料、胶管等。

   机的切割砂轮直接固定在电动机的轴上，利用锯架的摆动来切割固定在钳口中的试样电动机固定在底座上，轴套套在电动机的轴上，砂轮片由螺母和夹片加以固定。固定在电动机的前面的支架 上装有可绕横轴转动的锯架，由手柄的转动来移动钳口把试样夹紧在钳座中，当转动锯架时，就可以进行试样切割。冷却系统人工可以用固定在旋塞上的旋钮控制流量，冷却液由固定在底座后面上的橡胶管排出。机 器工作时，由罩壳将砂轮片等档住，以防冷却液飞溅和砂轮片碎裂时飞出伤人。

二、主要技术参数

1）最大切割直径    30mm

2）砂轮片规格   250×2×32mm

3）转速    2800r/min

4）外型尺寸  650×450×400mm

5）净重   60Kg

6）电动机  Y802-2 1.1KW 3相 220/380V 50HZ

全自动试样切割机

一、主要用途

Q-80Z型切割机是由机身、电控箱、切割室、电机、冷却系统、切割砂轮片等部件组成。本切割机不但可以切割直径为80mm以内的圆形工件，还可以切割高80mm、深200mm以内的长方形试样。该机通过冷却系统对试样进行冷却，以防止试样在切割过程中过热而烧坏组织。本机还可以因切割不同的试样而对切割速度进行设定，从而提高了切割试样的质量。该机分手动切割和自动切割，大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相试验必备的制样设备之一。

二、主要技术参数

1) 电 源： 三相四线（380v 50Hz）
2) 主 轴 转 速： 2100转/分钟
3) 砂 轮 片 规 格：350mm×2.5mm×32mm
4) 最大切割直径： φ80mm
5) 最大切割容积： 80mm×200mm
6) 电 动 机：YS90L-2 2.2KW
7) 切割台尺寸：310mm×280

自动试样切割机

一、主要特点

   有超大切割室，可移动式“T”型工作台，使本机具有了切割长方形、大型试样的功能，分体式快键虎钳，有利于用户夹持各种异型工件。

二、技术参数

1）液晶显示各种切割数据；
2）允许切割最大试样直径ф100mm,最大切割容积ф100mm×200mm；
3）手动切割/自动切割任意切换；
4）无烧损摆动式切割方式；
5）双向进给方式，增加了深度切割长度；
6）高清晰背光点阵LCD显示各种操作数据；
7）七级切割速度设定；
8）砂轮片规格350×2.5×32mm
9）配60升冷却液水箱
