一、产品介绍：该机采用平开门扇下结构单、双向开门，最大程度上还原了现实使用状况，采用步进电机带动门的开与关，配合角度编码器和力传感器，可有效测量出0°~90°的开关门力。另利用千斤顶轻松移门，无需上下拆装试验门，省时、省力；安装，检修一人操作就可完成。本机造型美观，稳定性好，刚性大，控制精度高，工作效率高，噪音低，节能环保。

二、机械工艺结构

1、主机架由两根立柱和一根横梁构成门式框架结构，整体框架结构有不锈钢和铝合金构成。

2、传动部分由步进电机及同步齿形带装置，带动门框驱动地弹簧装置。

3、本机电脑控制，通过步进电动机带动推动摇臂，将试验门正方向按设定的2s～6s速度推开，并按2s～3s速度回到起始点，等试验门完全回位后，再反主向按设定的2s～6s速度推开，并按2s～3s速度回到起始点实现加载。

4、装载地弹簧构件的尺寸可自由调节，最大可满足安装长550mm×180mm×70mm的地弹簧。

5、适用门重25~150kg各种型号的地弹簧。

三、技术指标

1、试验力

本机最大试验力：0~500N（可提供定制）

测力精确度：±1％

试验力分辨率：1／1000000

有效范围：0.4%～100%FS（满量程）

2、试验角度

本机试验角度：0°~180°

角度精确度：±0.01％

3、试验速度

无极调速

四、试验过程

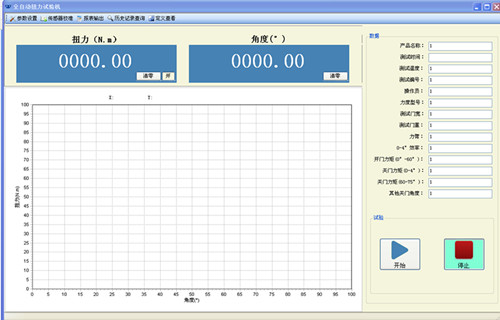

操作界面

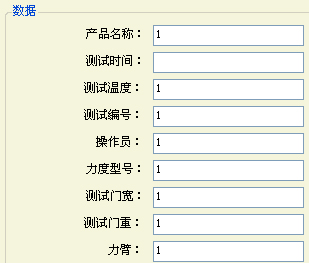

准备开始做试验时，第一步是输入试样的信息

第二步选择开门试验

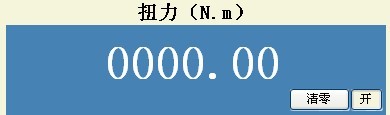

显示“开”为开门试验

第三步点击“开始”键，设备运行

第四步开门试验完成后点击改关门试验

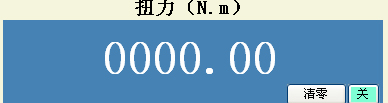

显示“关”为关门试验

第五步关门试验完成后点击“停止”

试验完成

第六步点击“报表输出”，出试验数据报表
