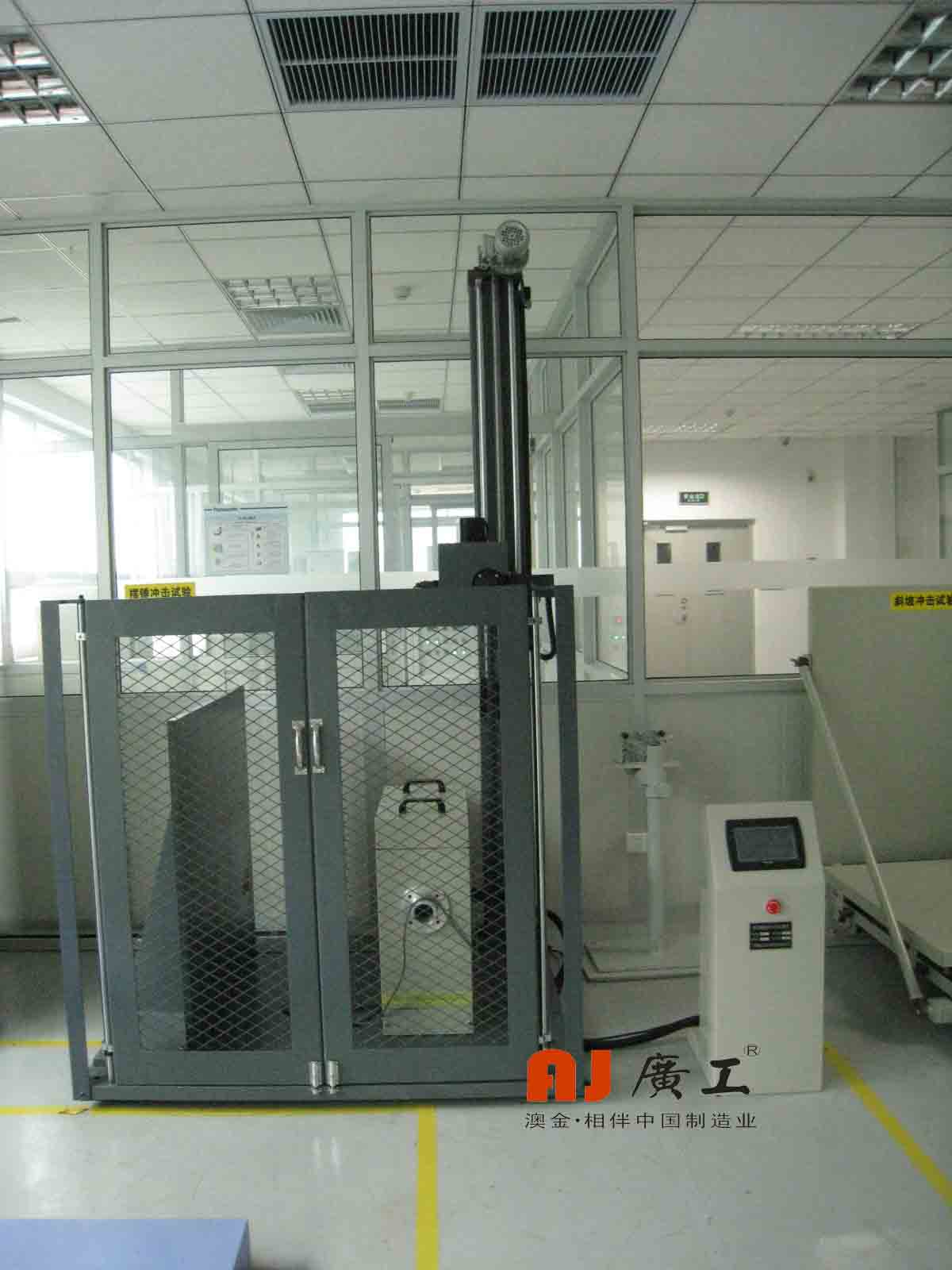

一、焊机摆锤式冲击试验机产品概述
    该冲击试验机用来对焊机电源在动负荷下抵抗冲击的性能进行检验，符合
    GB/T15579.1-2004弧焊设备第1部分焊接电源之14机械要求的14.2外壳强度试验要求。
二、技焊机摆锤式冲击试验机技术特点

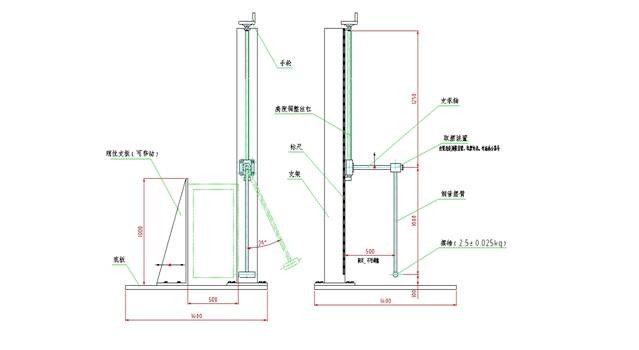

 1、试验机主机为单支承柱式结构，悬臂式挂摆方式，摆锤锤体圆柱型，锤头为表面曲率半径R50±2mm；硬度为HRC60～80；
 2、试件（焊机电源）的安装采用刚性支板，该支板可根据焊机电源的大小进行调整；
 3、摆锤可根据焊机电源的大小上下调整，调整距离最大1250mm；摆锤上下范围是靠电机带动丝杠通过拖板的上下移动来实现；
 4、试验机具有自动取摆装置，由取摆电机、电磁离合器、取摆角度测量装置等组成，取摆角度可自由设定；
 5、主机装有安全防护销，并且配备安全防护网；
 6、试验机为半自动控制，扬摆、挂摆、冲击、放摆均为电气控制，并能利用冲断试样后的剩余能量自动扬摆做好下次试验准备； 具有防止二次冲击的能力；
 7、试验机符合国标GB/T3803-2002《摆锤式冲击试验机的检验》；

三、焊机摆锤式冲击试验机技术参数
 1、摆锤质量：2500±2.5g
 2、摆臂长度：1000±1mm，（不锈钢管摆臂，重量可忽略不计）

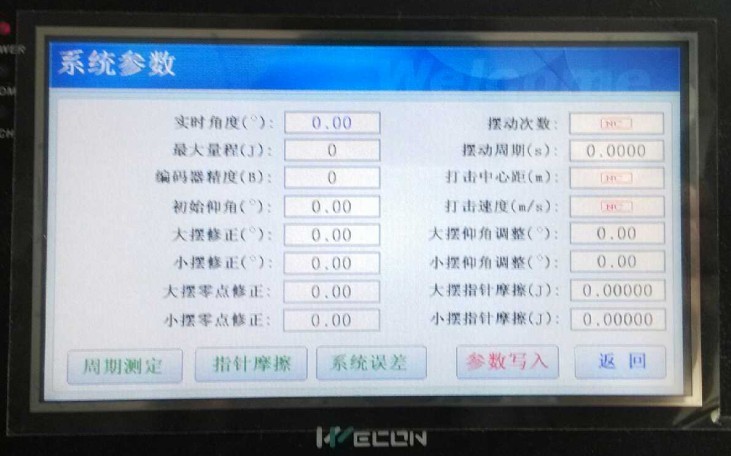

 3、显示控制方式：数字显示扬角（摆角θ）、冲击能量值（N•m），其数学模型为：J（N•m）= 2.5×9.8×9.8（1-cosθ）
 4、电源电压：220VAC
 5、锤箍重量：100g
 6、冲击能量：10Nm
