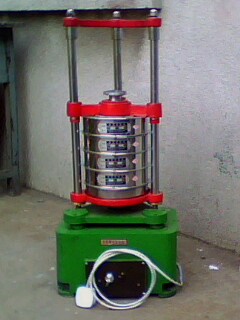

一、XSB-88顶击振筛机简介

XSB-88型震筛机(又名顶击式标准震筛机、顶击式电动震筛机)，规格由￠200和￠300mm两种规格，符合建材、地质、交通，化工等行业有关测试规范和要求；主要配套标准分样筛使用，代替手工筛筛分物料的级别；具有时间标准、力度、频率均匀的优点以达到良好的筛分效果，适用于建筑、公路，地质、冶金、化工、煤炭、磨料、食品、饲料，医药等部门的实验室或化验室对颗粒物料进行筛分分析，该机可以配各种规格的方孔、园孔标准套筛，是生化实验室、分析室、教育科研的必备设备。

二、技术参数

1、筛具最大直径：200mm

2、筛层叠高：400mm

3、回转半径：12.5mm

4、筛摇动次数：221次/min

5、震击次数：147次/min

6、上下震幅行程：5mm

7、定时范围：0－60分钟

8、电动功率：370W

9、转速：1400rpm

10、电压： 380V

11、重量：78KG

12、外形尺寸：590*390*980

13、试验筛根据客户需求另行选配

三、主要结构

本机结构主要有机座、上盖、回转结构、震击机构，夹紧机构与套筛组成，具有体积小，重量轻，外型美观，装配自动停止车装置，结构先进，性能良好，转幅度大，震击力强，筛选效果好同，使用装夹套筛方便灵活等优点。

四、工作原理

XSB-88顶击振筛机有电动机通过传动轴，蜗轮付带动舞动架上的主偏心轴旋转，从而又带动其他两个付偏心轴回转，促使整个筛组的摆动得到半径，也等于偏心距的平面圆周摆动。

同时在同一台电动机带动另一对蜗轮付通过凸轮、顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摆动的同时进行震击。

五、使用说明

1、在按放分样筛时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。

2、将需要分析化验的物料倒入最上层的筛内，盖好筛盖，然后按放在震筛机座内。

3、逆时针旋转夹筛盘上的提手柄，将整个夹筛盘向下滑在套筛上，然后再顺时针旋转夹筛盘上的提手柄，其内的顶杆轴夹紧支承套，把整套分样筛固紧。

4、把震筛机上的定时器旋扭拔到筛分所需时间，打开电源开关，震筛机就会开始筛转式的工作。

5、初次工作时无上下震击，因电机倒转，请将电源线头调换一下。

6、工作结束后关闭电源。

六、安装和保养

1、为稳固震筛机，需用四个地脚螺钉固紧。

2、为保护内机件不受损坏，在使用前将箱体面板上的油尺头取出，加机油3公斤。

3、每次筛分使用后，应擦净机体上的筛盘内的残余灰尘，严禁水洗敲击，按放顺序不能颠倒。

4、电机、机箱每年清洗一次，定时器二年加油一次确保机件的使用寿命。不使用时加防尘罩。
