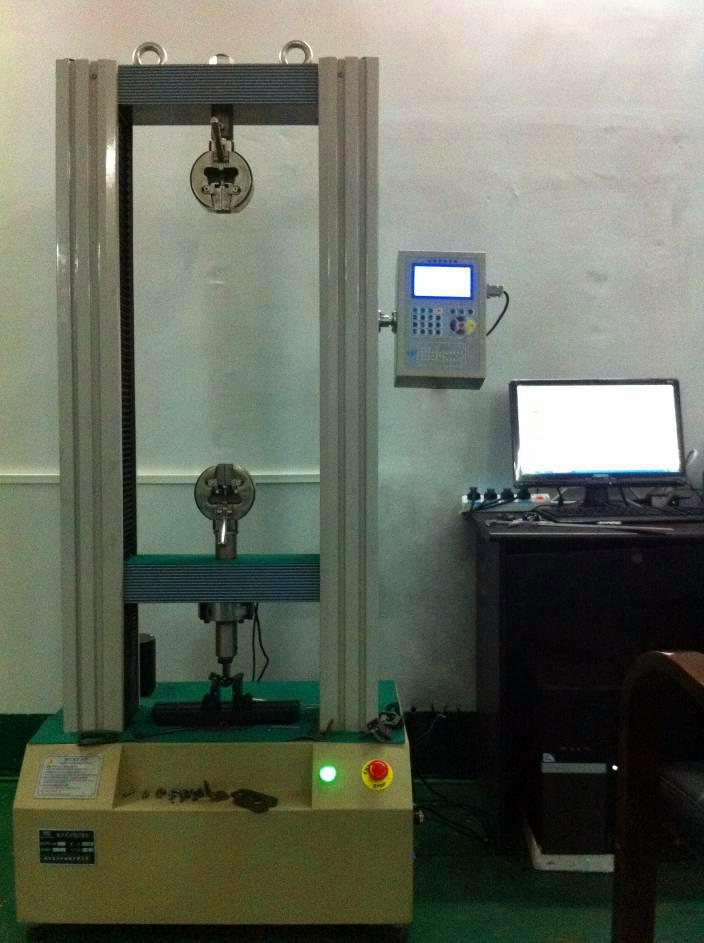

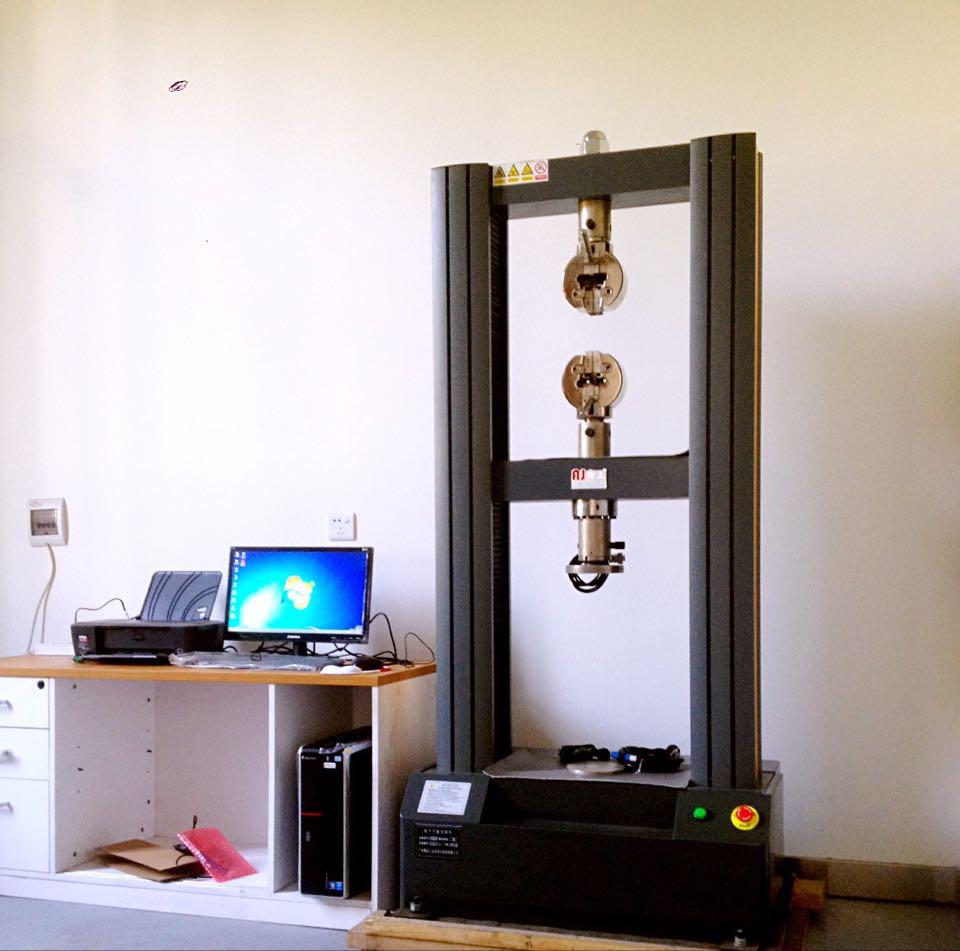

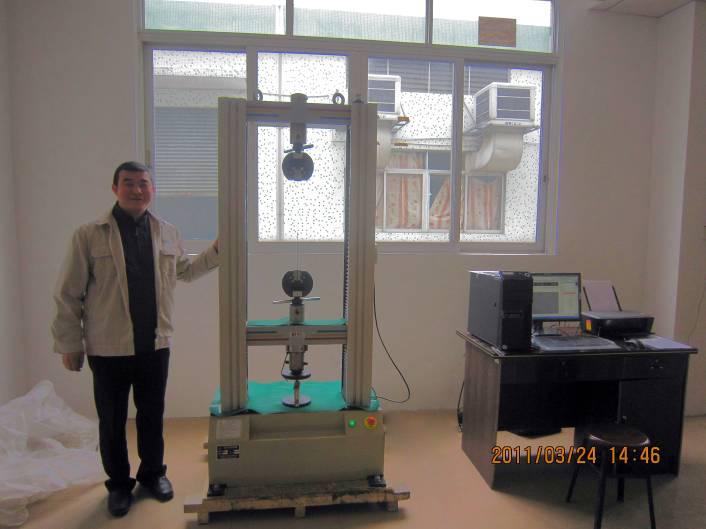

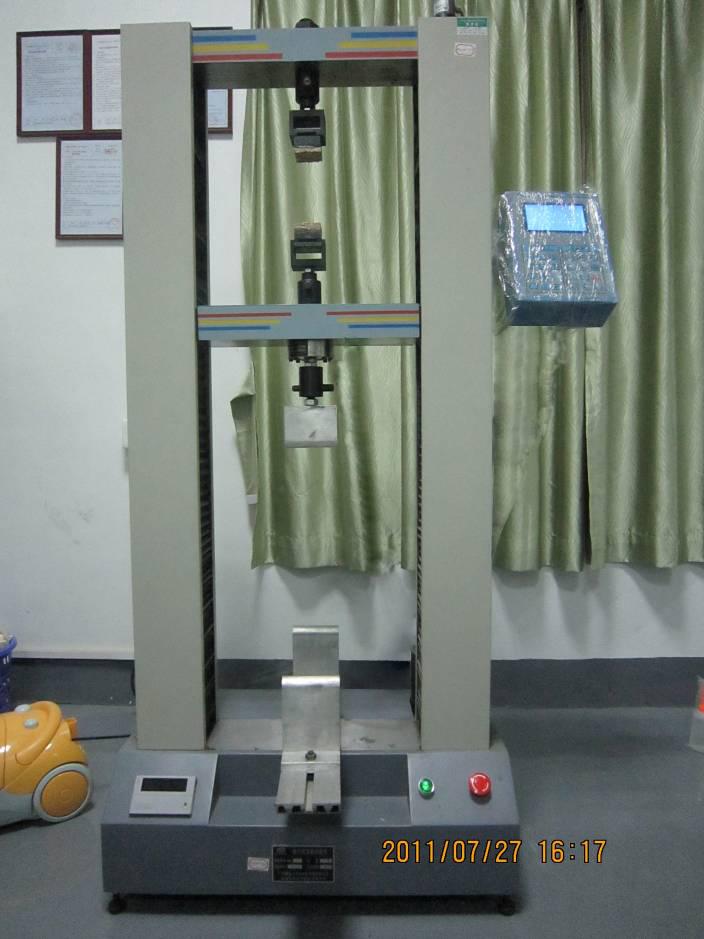

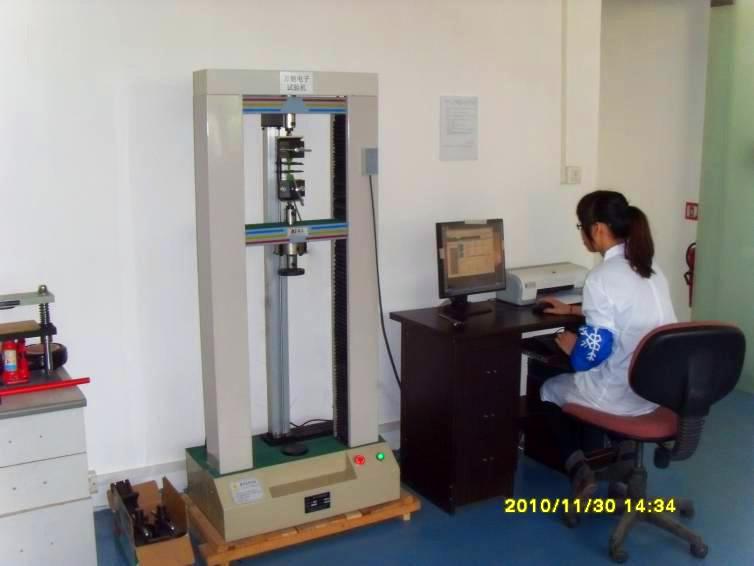

一、电子万能试验机的主要结构
1.1 主机为门式等强度框架。机械传动采用圆弧同步齿形带、德国霹西公司产滚珠丝杠副传动， 由于不用减速机，主机功率损耗小，无间隙传动，能做低周疲劳等试验。而且传动平稳，响应快、噪声低，动横梁偏摆<0.17mm。
1.2 可选用双空间工作方式，如上空间做拉伸，下空间做压缩、弯曲试验，上、下空间试验无需装卸夹具。
1.3 伺服单元采用日本松下全数字交流伺服电机和驱动器。
1.4 测力传感器，采用美国世铨产品。
1.5 测量控制系统
测量控制系统采用美国进口SOC片上系统，其特点是高速处理能力，超低噪声，高抗干扰，高采样频率（100次/s），整个测控器体积仅有50×100×150mm。
2.1. 配有大屏幕液晶显示器；
2.2. 测力和测变形分辨率高（24位）；
2.3. 内外不分档，全程分辨率不变；
2.4. 电机调速范围宽；
2.5 具有自动调零、自动标定等功能；
2.6. 具有超载、超行程、过压、过流、过热等保护功能；
2.7. 配有RMC移动控制盒，方便于移动横梁调整；具有快/慢、步进等多种控制功能。
二、WD系列电子万能试验机的主要技术指标：
系列 WD1000系列
型号 WD1001 WD1002 WD1005 WD1010 WD1020
最大试验力 1KN 2KN 5KN 10KN 20KN
有效测力范围 0.4%-100%（FS）（内外不分档）
力分辨力 1/240000(全称不分档)
力示值相对误差 ±0.5%
试验速度范围 0.05-500mm/min（无级调速、任意设置）
速度示值相对误差 ±0.5%
位移分辨力 0.001mm
位移示值相对误差 ±0.2%
有效变形测量范围 2%-199%(FS)(内外不分档)
变形分辨力 1/120000
变形示值相对误差 ±0.5%
附件 配夹头、压缩装置、弯曲装置
试验区宽度 410mm
移动横梁最大行程 1100mm
电源 220V 50Hz 800W
外形尺寸W×D×H 750×550×1600mm
重量 260kg
|
