产品名称: MINAS A6松下伺服电机型号说明
产品型号: MINAS A6、50W/100W/200W/400W/600W/750W/850W/4KW~20KW
产品别称: 全数字式交流伺服电机
所属分类: 卡尺|高度尺|千分尺|指示表
产品简介: 交流伺服电机的输出功率一般为0.1-100 W,电源频率分50Hz、400Hz等多种。它的应用很广泛,如用在各种自动控制、自动记录等系统中. ■小型化设计 1) 通过对驱动器进行最佳热分析实现小型化,与过去相比,体积75%,重量80% 2) 使用薄模具钢板的新冲片工艺,大幅度降低铁损,电机长度缩短(过去的70%) 减少驱动器型号、方便备货与维护采用电流分级法,一款驱动器适配多款电机,自动识别

小型轻量化和高速•大转矩化并存    实现更加平滑的高精度定位

最高速度       最大转矩       全长          重量          编码器   通信波特率
6500r/min ※1  350% ※1       8.45mm ※3    1.1kg ※3     23bit    提高         低振动且高速•高精度的定位
(旧机型 ※2   (旧机型 ※2   (旧机型 ※2  (旧机型1.2kg)  (8388608脉冲/圈)
6000r/min)      300%)         99mm3)

※1 MHMF 50W~400W     ※2 MHMF 50W~750W      ※3 MHMF400W

节省维护
1、普通名片的尺寸 W90mm*H55mm(MHMF类型□6mm•200W)
2、对应保护等级IP7 ※4,实现更高的保护性能;
3、使用提升了耐热性、耐久性的带保护唇的油封;
4、采用新的一步锁紧式连接器 ※5,使电缆更容易连接(与旧的互换);
※4 连接器型; ※5 法兰尺寸在□100以上的电机

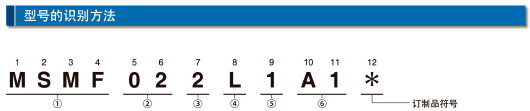

①电机类型                                 ②电机额定输出
符号 类型                                  符号 额定输出  符号 额定输出
MSMF 低惯性(低惯量)                      5A   50W       20   2KW
MQMF 中惯性(中惯量)/平直型(预定追加)   01   100W      29   2.9KW
MDMF 中惯性(中惯量)                      02   200W      30   3KW
MHMF 高惯性(高惯量)                      04   400W      40   4KW
MGMF 中惯性(中惯量)/低速大转矩           06   600W      44   4.4KW
                                           08   750W      50   5KW
                                           09   850W/1KW  55   5.5KW
                                           10   1KW       75   7.5KW
                                           13   1.3KW     C1   11KW
                                           15   1.5KW     C5   15KW
                                           18   1.8KW     D2   20KW

③电压规格                                 ⑤设计顺序       ④旋转式编码器规格
符号 规格                                  符号 规格        符号 方式   脉冲数 分辨率  导线
1 100V                                     1    标准品      L    绝对式 23bit  8388608 7芯
2 200V
4 400V
Z 100V/200V 共用(仅为50W)

⑥电机构造规格 MSMF,MHMF,MQMF系类(输出:50W~1KW)——参考下篇
