产品中心 首页 > 产品中心 > 详细内容
产品名称: 金相显微镜
产品型号:
产品别称:
所属分类: 金相显微镜/制样设备
产品简介:

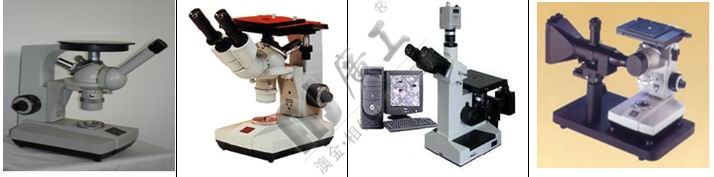

4XⅠ单目金相显微镜             4XB双目金相显微镜      4XC-MS透反两用正置金相显微镜.    4XB-Z金相显微镜.


一、
4XC-MS透反两用正置金相显微镜

14XC-MS金相显微镜的简单说明:

   正置式透反两用金相显微镜,用落射(反射)和透射照明方式,鉴别和分析各种金属、合金材料和非金属物质的组织结构;以及对透明、半透明物质的外形轮廓和表面现象及内在情况等进行研究和分析。

   仪器可以选配摄像或数码摄影系统,由计算机对图像进行处理、编辑、保存和输出(如打印等)或进入多媒体系统及电子信箱。

如果接入计算机操作系统,还可以进一步对图像进行各种定量分析研究,或对图像作精密测量,及多功能的图像形态分析、统计及输出图文报告。



24XC-MS金相显微镜规格

1). 物、目镜及总放大倍率(表)
    目镜物镜         平场目镜PL 10×(视场Φ18/焦距25)                       图像系统
    放大倍率     数值孔径     系统    物方视场    工作距离    放大倍率    物方视场    放大倍率
    反射用平场消色差物镜
    10×         0.25        干Dry    Φ1.80      8.90       100×        0.6×0.4       300×
    25×         0.40                 Φ0.72       0.76       250×        0.24×0.18     750×
    40×         0.65                 Φ0.45       0.69       400×        0.15×0.12     1200×
    60×         0.85                 Φ0.25       0.50       600×        0.10×0.07     1800×
    透射用消色差物镜
    4×          0.1         干Dry    Φ4.50       37.5       40×         1.5×1.2       120×
    10×         0.25                 Φ1.80       7.31       100×        0.6×0.4       300×
    40×         0.65                 Φ0.45       0.63       400×        0.15×0.12     1200×
    100×        1.25        油Oil    Φ0.17       0.44       1000×       0.06×0.04     3000×
2).结构:          正置式  三目镜筒  倾角45°      瞳距和屈光度可调  4物镜转换器
3).双层机械载物台:150×135mm    移动范围30×30mm   格值0.1 mm
4).调焦机构:      同轴粗微动    限位保护           升降范围30 mm  微动格值0.002 mm
5).阿贝聚光镜:    可升降        数值孔径NA1.25     内置孔径光阑及滤色片
6).透射照明系统:  可调光        卤素灯20W/6V      (选:偏光装置)
7).反射照明系统:  可调光        卤素灯20W/6V       视场光阑及滤色片  带偏光装置
8).电源:          220V/50Hz

3、4XC-MS金相显微镜可以选配的计算机操作系统:
1).  透反两用正置金相显微镜      2). 显微图像分析系统

4、透反两用正置金相显微镜选配系统
图像金相显微镜BM12-V配置            数码摄影金相显微镜BM12-D配置
1).金相显微镜:      BM12            1).金相显微镜:   BM12
2).图像适配镜:      MCL-Z           2).数码适配镜:   MCL-D
3).图像传感摄像机:  TOTA-500        3).数码相机:     品牌数码相机 ≥500万像素
4).图像捕捉卡:      DH-CG400        4).图像捕捉卡:   DH-CG400

二、4XⅠ单目金相显微镜

4XⅠ单目金相显微镜的用途
    单目金相显微镜用于鉴别和分析各种金属和合金材料的组织结构,广泛应用在工厂或实验室进行铸件质量的鉴定;原材料的检验或材料处理后的金相组织分析;以及对表面喷涂等一些表面现象进行研究工作。单目金相显微镜可配用摄影装置进行显微摄影。或简易摄像系统,对显微图像进行各种处理和保存、输出等。
    本单目金相显微镜系倒置式金相显微镜,由于试样被观察表面与工作台表面重合,因此与试样高度无关,使用方便,仪器结构紧凑,外形美观大方,仪器底座支承面积较大,弯臂坚固,使仪器的重心较低安放平稳可靠,由于目镜与支承面呈45°倾斜,使观察舒适。

单目金相显微镜的规格:
1.物镜
类别             放大倍数    数值孔径(N.A)    系  统    工作距离(毫米)
消色差物镜        10×        0.25             干        7.31
半平场消色差物镜  40×        0.65             干        0.66
消色差物镜        100×       1.25             油        O.37
2.目镜
类  别    放大倍数    视场直径(毫米)
平场目镜     10×      18
             12.5×    15
3.放大倍数:      1OO×~1250×    6.粗动调焦范围: 7毫米
4.机械筒长:      160毫米          7.机械工作台:   75×50毫米
5.微动调焦                         8.照明灯泡:    6伏12瓦溴钨灯
   调节范围:      7毫米            9.仪器重量:     5公斤
   刻度格值:      0.002毫米        10.包装箱体积:  360×246×350毫米

单目金相显微镜仪器的成套性
1.显微镜主体    1台                              7.目镜    10×,12.5×    各1只
2.载物台压簧    1件                              8.物镜    10×,40×,100×    各1只
3.载物片φ10、φ20、φ42    各1片                9.单目镜筒    1只
4.滤色片(黄色、绿色、灰色及磨砂玻璃)    各1片    10.1O×测微目镜    1只
5.杉木油    1瓶                                  11.测微尺(格值0.01毫米)    1件
6.灯泡(溴钨灯)    2只(备用)                      12.选购件:    摄影装置    1套
