一、持久强度试验机用途：
用于各种金属及合金在常温和恒定的拉伸负荷作用下，测量金属材料的持久性能。

二、持久试验机的工作环境：
电源：            单相220V±10％，50Hz±2%
试验机环境温度：  10℃～50℃
监控系统环境温度：10℃～30℃
相对湿度：        ≤90％
主机座及机架水平度不超过0.2‰。
周围无震动、无腐蚀性物质和无较强电磁场干扰
试验机周围应留有不小于 0.7m 的空间，工作环境整洁、无灰尘

三、持久强度试验机主要技术参数：
试验力测量范围：      0.8KN-80KN
试验力示值相对误差：  ≤±1%
试验力示值相对变动性：≤±1%
上下夹头偏心率：      ≤10％
试样规格：            符合ASTM 8E-04的规定
最小砝码力值：        1 N
杠杆比：              1：100

四、持久试验机的性能特点：
1. 持久强度试验机的自动化程度高，在设定好试验方案、装夹好试样并放置好砝码后，设备可以根据试验方案的要求自动进行加温、保温、加载、数据记录等工作。试验结束后，设备可以自动进行降温、卸载、停止数据记录等操作，不需要人工干预。
2. 杠杆的各支点处均采用刀刃刀承结构，保证了整机的高灵敏度。各杠杆的刀承具有保护装置，能有效的避免试样断裂时的冲击力对刀刃刀承结构的破坏。
3. 采用电动加荷装置，使试验的加荷更加平稳，并能有效地减轻劳动强度。下夹具采用调频电机拖动，有快慢速按键，操作更方便。
4. 自动调平电机采用PLC控制，积分式启动，使杠杆的调平更加平稳，有效的避免了调平启动时对试样产生的冲击。
5. 自动调平的控制采用光电开关控制的方式，既提高了控制精度，同时也避免了接近开关容易被撞坏的缺点。
6. 具备油缓冲装置，能有效地保护机器。手动杠杆调节具有上、下限位装置，防止手动误操作损坏设备，造成安全事故。夹具和拉杆由特殊材料制造，耐高温，精度高，使用寿命长。
7. 具有手动调节功能，意外停电时能有效地保护机器。温控器采用人工智能控制, 控制精度高，性能稳定可靠。
8. 除了满足常规持久试验以外，还能通过软件设定升温曲线，并可完成循环加卸载等复杂试验。
9. 集中检测系统可对多台试验机的数据进行记录和处理,从而输出各种曲线和数据。
10. 试验软件具有强大的数据处理功能，软件可以通过选择的试样试验数据自动求取持久极限、持久性能等参数。

五、持久强度试验机结构特点：

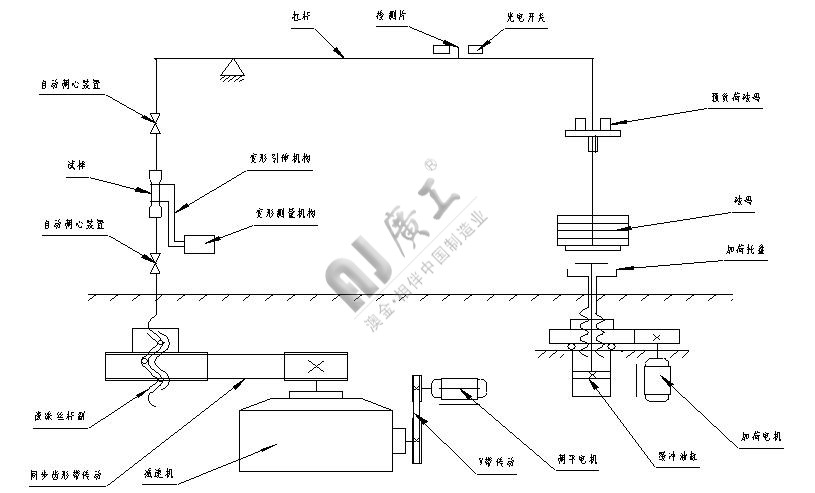

1.机器原理：（参见下图）

主机由杠杆系统、电动加荷系统(含缓冲机构)、自动调平系统及高温炉所组成

杠杆系统
持久强度试验机的杠杆系统是主机的核心部分，对试验的精度起着决定性的作用，其杠杆比为1:100；为保证系统的高灵敏度和高精度，各支点均采用刀刃、刀承结构；它的前端有调平衡装置，供调整杠杆的初始平衡用。

杠杆调平系统
为了保证试验力的准确性，使杠杆在试验中能保持水平状态，我们采用了杠杆调平系统。

该持久强度试验机的系统完全由电机驱动，调整速度有两种。高速用按键操作，用于试验前的快速调整下夹具位置；低速有两种操作方式：按键操作，用于装夹好试样后的初始位置调整；自动操作，用于在试验过程中，杠杆的不断调整。

在试验过程中，试样受到试验力的作用而慢慢伸长，从而使杠杆失衡。当失衡达到一定值时，调平电机启动。通过三角皮带、蜗杆蜗轮箱、同步带的传动，带动滚珠丝杆螺母转动，从而使滚珠丝杆、下拉杆、试样、上拉杆等缓缓向下移动，达到调平衡杠杆的目的。

另外，考虑到停电、调平电机故障等特殊情况，我们还设计了手动调整机构。需要手动调节时，打开机器前面的应急窗囗门板(见机器外观图)，取下插在底板上的手柄，把它插至大皮带轮上，转动皮带轮，就可以调节杠杆的平衡。

电动加荷系统(含缓冲机构)
当温度升到设定温度，且到达保温时间后，机器在电脑的指挥下会自动加载，开始试验。而当试验进行到一定时候，试样断裂时，吊杆及砝码快速下落，经过由油缸和弹簧所组成的缓冲器的缓解，速度迅速下降，而平稳地落在托盘上，从而避免了机构的撞击和损伤。

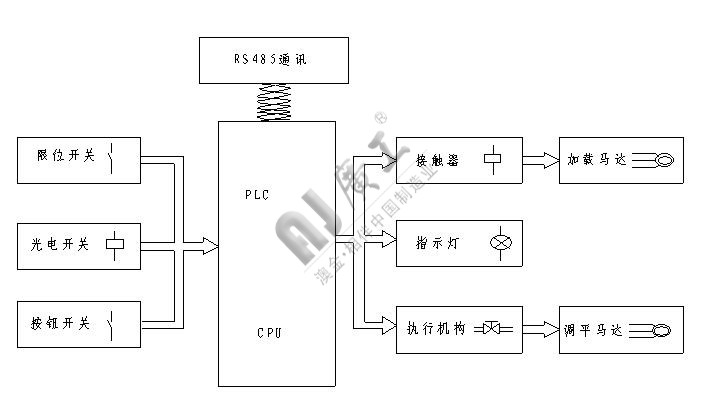

电气控制原理


    设备具有过流、过压保护功能。
    人性化的保护措施：
    调平拉伸杆具有上下限位功能，从而保护了滚珠丝杠；
    横梁保护功能，当操作不当或是调平指令异常时，横梁的倾斜超出调节范围时，则触发前部或后部的微动开关，从而保护了横梁和刀口系统。
    设有急停开关，从而保证了机器出现异常时的保护。简洁直观的键盘设计，使操作者很容易的看到试验机的状态。
    采用PLC控制，适应恶劣环境工作，增加了系统的长期稳定性。具有RS485通讯功能，可实现远程操作，远程数据采集等功能。
    试验结束具有现场声光报警和远程声光报警功能，使操作者及时处理试验后的相关事项。照明系统的设计更合理，从而节约电能。

六、设备标准配置：
1. 持久试验机主机一台
2. 夹具、棒材螺纹式拉杆、砝码各一套
5. 集中数据处理系统一套（多台设备可选配）
6. Windows XP中文版 SANS PowerTest持久试验软件一套
7. 电脑、 打印机各一台
