产品名称: |
恒应力压力试验机 |
产品型号: |
YA-300/600/1000/2000/3000 YAD-300/600/1000/2000/3000 |
产品别称: |
水泥恒应力压力试验机/全自动压力试验机/微机控制恒应力压力试验机 /电液比例伺服压力机 |
所属分类: |
压力试验机 |
产品简介: |

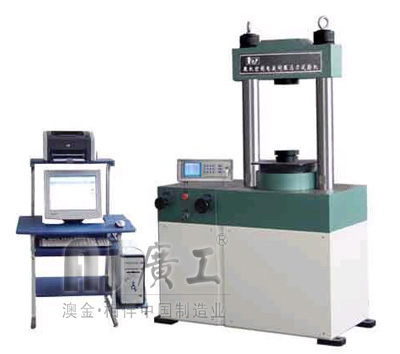

YA系列微机控制全自动压力试验机主要用于非金属材料、建筑材料、砌块、地砖等等材料的压缩性能试验。YA 恒应力压力试验机采用计算机和电液比例伺服系统,实现了试验力的闭环控制,完全满足试验标准要求。YA系列试验机,为了满足不同客户的需求开发出微机型和数显恒应力压力机两种形式。并在此基础上针对质量检测部门试验要求设计出可调节试验空间的YAD电液比例伺服压力试验机 。本系列压力试验机是工矿企业、城建公司、质量监督部门... |
|
|
一.产品制造和检验标准 1. GB/T3722-92《液压式压力试验机》; 2. GB2611-92《试验机通用技术要求》; 3. JB/T8612-1997《电液伺服万能试验机》; 4. GB/T6825.1-2002《静单轴试验机的检验第1部分:拉力和(或)压力试验机测力系统的检验与校准》。 二. 适用的试验方法标准 1. GB/T17671-1999《水泥胶砂强度试验》; 2. GB/T50081-2002《普通混凝土力学性能试验方法标准》。 三. 产品特点 YA系列微机控制恒应力压力试验机主要由固定空间式主机、压差式比例伺服系统、测控单元和计算机系统所组成。 1. 微机控制恒应力压力试验机主机 主机根据力值的大小分为两柱式及四柱式结构,工作油缸下置于机座中央、液压传感器测力(高级型配备负荷传感器测力,仅限于YA-3000型全自动压力试验机)。活塞上端放置下压板,而上压板和球面调心支承安装在上横梁中央,这样完全满足标准要求,保证试样两端面紧密接触、均匀受力,使试验数据准确、可靠。 2. 微机控制恒应力压力试验机压差式比例伺服系统 伺服系统根据试验力的范围及整机外观设计为独立式或与主机一体式。(YA-300、油源放置于主机下部、YAW-2000、YA-3000微机控制恒应力压力试验机油源为独立式),工作油源采用高压柱塞泵、噪声低、性能好、寿命长。采用意大利Atos公司生产的电液比例伺服阀为控制元件,与测控单元相结合,即可以进行试验力的全闭环控制。 3. 微机控制恒应力试验机测量控制系统 3.1 测量控制系统采用最先进的技术,美国进口SOC片上系统。 3.2 基于FPGA(高密度现场可编程门阵列)的DSP(数字信号处理)技术。其特点是高速处理能力,超低噪声,高抗干扰,高采样频率(100次/s)。 3.3 测力分辨率高(24位),且内外不分档,全程分辨率不变,用户可根据试验需要自行设定; 3.4 测力传感器根据整机有效力值范围和测力精度配置负荷传感器或美国MSI公司的液压传感器。 3.5 开放式数据联接接口,可实现试验力、变形、位移等闭环控制,以多步骤方式控制恒试验力、恒变形、恒位移、匀应力速率、匀应变速率、匀位移速率。在试验过程中力、变形、位移三种控制方式之间可无冲击、平滑转换; 3.6 具有自动调零、自动标定等功能; 3.7 具有超载、过压、过流、过热等保护功能 四. 微机控制恒应力压力试验机主要技术规格和参数
规格型号
参 数 |
YA-300 |
YA-2000 |
YA-3000 |
试 验 力 |
最大试验力(kN) |
300 |
2000 |
3000 |
有效测量范围(%) |
标准型2~100 精密型0.4~100 |
示值相对误差 (%) |
优于±1 |
分辨力 |
1/200000 |
活塞行程(mm) |
80 |
100 |
120 |
试验空间净高(mm) |
280 |
320 |
360 |
上、下压板尺寸(mm) |
φ120 |
240×240 |
320×320 |
匀试验力速率(kN/s) |
0.05~10 |
1~100 |
1~100 |
|
|
