BT-1800动态图像颗粒检测系统
一、动态图像颗粒检测系统的简单介绍
    BT-1800动态图像颗粒分析系统是一种内置循环分散系统和高速摄像机的图像粒度与形貌分析系统。它是显微成像技术、自动控制技术、图像处理技术结合高科技产品。只要把样品放入循环系统中后，系统将自动循环、分散、连续拍摄颗粒图像，并对颗粒图像进行处理与分析。本系统具有直观、形象、准确、以及自动识别、统计、量化等特点，不仅可以用来观察颗粒形貌，还可以得到粒度分布、长径比和圆形度等，为科研、生产领域增添了一种新的粒度测试手段。

二、颗粒分析实验的原理及标定方法
    图像分析原理：图像颗粒分析系统的原理：通过对每个颗粒所包含的像素数量的统计，计算出每个颗粒的等圆面积，从而得到颗粒的等圆面积直径、等球体积直径以及长径比等，从而得到粒度分布等信息。
    标定方法：把显微镜专用标准刻度尺图像拍摄下来，通过计算100μm距离所占的像素个数来标定单个像素的面积，再然后根据每个颗粒图像所占的像素多少来计算颗粒的大小。

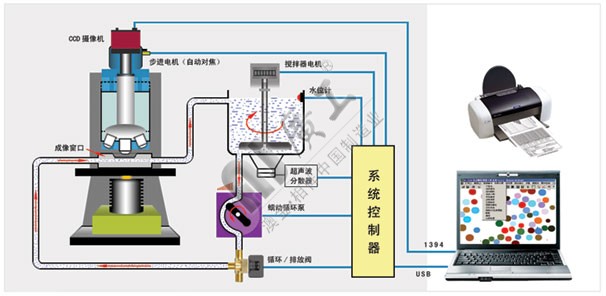

BT-1800动态图像颗粒分析系统原理图                                                   仪器标定

三、BT-1800动态图像颗粒检测系统的性能指标：
测试范围：    1μm-3000μm。
光学放大倍数：4000倍。
最大分辨率：0.1μm。
CCD：       德国高速摄像机，成像速度120幅/秒。
重复性误差：<3%(不包含样品因素造成的误差)。
输出结果：  粒度分布、长径比分布、圆形度分布。
接口方式：  控制接口方式为USB，图像接口方式为1394。
循环池容积：300ml。
循环流量：  800ml/分钟。
