2.1.1.可移动上横梁、底座：采用高强度精密铸钢，经机械加工，保证平行度、整机刚性及长期使用的精度稳定性。表面辅以高强度小型承压板，相连接成900x900mm工作台面，防止损坏上横梁及底座；承压板：采用55#精加工淬火平磨处理，硬度≥HRC55;小型承压板受损后，更换方便，并且各小型承压板之间可以互换，延长使用寿命。

2.1.2.丝杠：采用45#优质碳钢，粗加工后调质处理，再精加工成型；

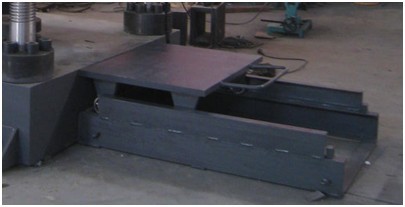

2.1.3.移动小车及固定支架： 用于千斤顶安放、装卸；检测时移入、完毕移出；移动车滑轮采用高强度耐磨滚轮（内置滚动轴承）。滑轮底部安装止位装置楔块，防止移动小车自滑；移动车前面安装有可拆卸式推拉手杆；省时省力、快速高效。

2.1.4.固定支架：采用高强螺栓与底座连接在一起，采用大承载力的垫铁调整高度，使其与底座平行，方便千斤顶的推入与移出。为防止移动小车撞击底座，小车前端面安装防撞橡胶垫。

2.1.5悬挂式控制盒：安装在横梁上，可方便放置、取出；伸缩性螺旋线，既可以远程控制、低位置控制横梁的上下移动，用以调整空间大小；又可近距离观察千斤顶与传感器接触位置，并进行细小的调整。同时即保护贵重的传感器、又保护人员安全；极大的方便了操作者，安全系数高。

2.1.6 传感器托架，安装在横梁底部，采用叠加式结构设计，方便安放多个不同规格、不同外径尺寸的传感器；

增加传感器顶部承压板，凹形结构，连接于横梁底部，外形尺寸为￠320x40mm；内凹结构能有效保护传感器及人身安全，其尺寸根据传感器顶端大小来制作。

托架连接环扣型可调吊环，可以很方便的手动大距离、扳手锁紧操作，快速调整传感器安放空间，方便传感器安放。解放了操作人员频繁搬卸传感器的劳动强度和不安全性，省时省力、安全、高效。

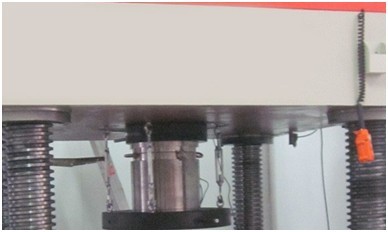

传感器托架及顶部承压板

三、1000T千斤顶检定装置主要参数

1	最大承载力	10000 kN
2	立柱有效跨度（长x宽）	800x700mm
3	试验空间	300-1400mm
4	上、下承载板硬度：	（55-60）HRC，

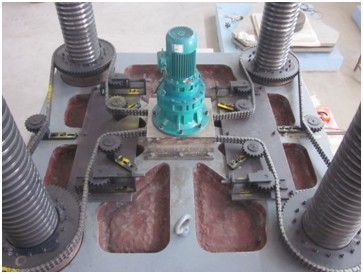

5	试验空间调整方式	电机驱动，横梁上下移动进行调整
6	横梁移动速度(mm/min)	≤110
7	所检测千斤顶规格	≤1000T
8	校准示意线	Φ600mm、Φ500mm、Φ400mm
9	传感器托架尺寸	600x600x80mm；
10	移动小车移动距离	1000mm
11	移动小车及支架尺寸(长X宽X高):	≈ 900×900×400mm
12	左右两侧承载架	450x450x50mm   可选
13	电源及功率	380V±10%；2.2kw

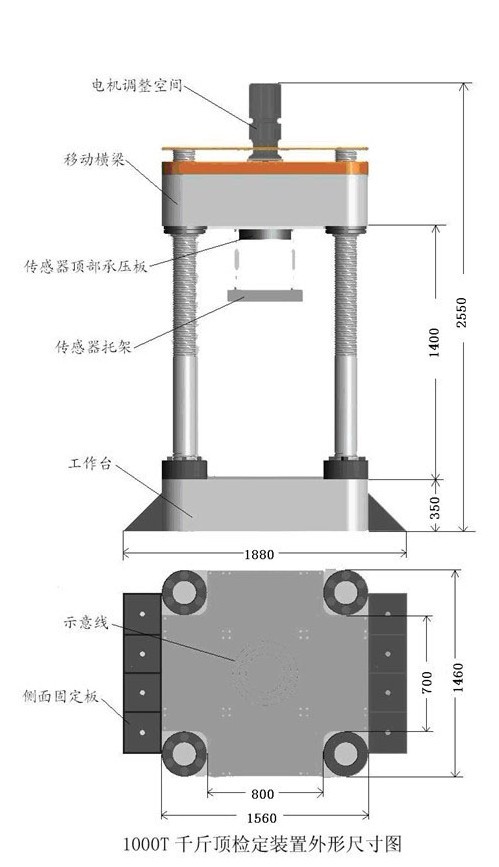

14	外型尺寸(长宽高)	≈1560x1460x2550mm
15	反力架重量	≈14.90 T
