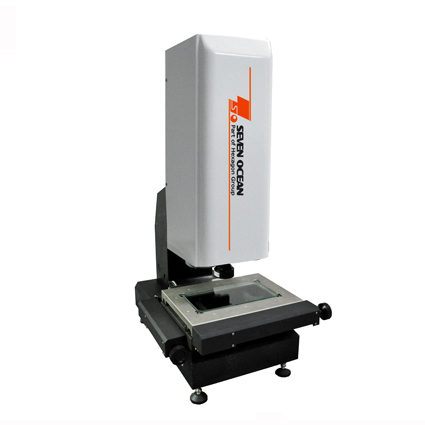

■产品特点:
●可扩展四轴CNC控制系统,全伺服闭环控制,全自动测量功能;
●空间面补偿,保证机器的高精度;
●全花岗石结构,高精度花岗石底座,立柱,保证机器的长期稳定性;
●精密丝杠传动,高速,无间隙,灵敏可靠,定位准确,运动精度高;
●专利三度空间灯光照明系统:在面对某些特殊被测量物时,可利用不同的光线效果以凸显被测物的特性以更精准地抓取尺寸并达到高重复精度的上光源精准测量功能;
●高分辨率彩色CCD,高清晰度影像效果,高品质的画面;
●可程控8象限,16通道的LED上光源以及平行轮廓冷光源;
●七海专利即时影像测量导航系统;
●可实现全自动连续自动变倍;
●鼠标操控全CNC功能: 自动对焦,自动量测,自动寻边,自动灯光调整,自动倍率切换,保证测量高效率。
●七海业界领先的专业版测量软件EF系列供选择搭配。
■产品参数:
型号 |
AccuraⅢ系列 |
2010 |
3020 |
4030 |
5040 |
行
程 |
X |
200 |
300 |
400 |
500 |
Y |
100 |
200 |
300 |
400 |
Z |
200 |
200 |
200 |
200 |
外型尺寸 |
550*550*950 |
920*600*1150 |
1080*730*1180 |
1220*830*1180 |
工作台大小 |
360*260 |
550*500 |
610*510 |
710*610 |
工作台承重 |
15kg |
20kg |
30kg |
30kg |
机台重量 |
100kg |
280kg |
380kg |
470kg |
光栅尺分辨率 |
0.5μm |
测量精度 |
XY(3.0+5L/1000)μm |
控制方式 |
CNC自动 |
摄 像 机 |
1/3” 彩色CCD摄像机 520TV线 |
光 源 轮 |
轮廓光LED冷光源,高度连续可调; |
表面光LED冷光源,高度连续可调 |
总放大倍率(选配) | <TD style="BORDER-RIGHT: windowtext 1pt solid; PADDING-RIGHT: 5.4pt; BORDER-TOP: #ece9d8; PADDING-LEFT: 5.4pt; PADDING-BOTTOM: 0cm; BORDER-LEFT: #ece9d8; WIDTH: 404pt; P
|
