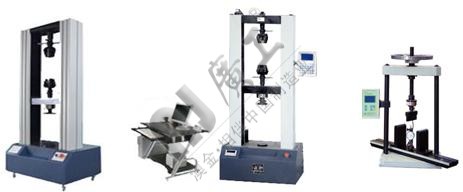

微机控制人造板万能试验机 数显电子式木材万能试验机 手动液晶显示人造板万能试验机
一、WDW-10D微机控制人造板万能试验机
微机控制电子式人造板试验机是针对人造板、饰面人造板进行各种理化性能试验测试研制生产的，满足GB17657-1999《人造板及饰面人造板理化性能试验方法》要求，能够进行表面胶合强度、静曲强度和弹性模量、握螺钉力、内结合强度等测量试验，本人造板万能试验机同时满足德国标准及日本标准。
本机除了拥有WDW-10C的全部优点以外，还具有以下特点
（一）、微机控制人造板万能试验机主要结构特点：
1.主机为门式等强度框架。机械传动采用日本富士全数字交流伺服电机和驱动器和德国艾斯乐精密减速机、德国霹西滚珠丝杠副传动，主机功率损耗小，无间隙传动，能做低周疲劳等试验。而且传动平稳，响应快、噪声低，
2.可选用双空间工作方式，如上空间做拉伸，下空间做压缩、弯曲试验，上、下空间试验无需装卸夹具
3.伺服单元采用日本富士全数字交流伺服电机和驱动器。
4.测力传感器，采用广州电测产品
5 具有自动调零、自动标定等功能；
6. 具有超载、超行程、过压、过流、过热等保护功能；
7. 配有液晶控制盒，方便于移动横梁调整；具有快/慢、步进等多种控制功能。
（二）、微机控制人造板万能试验机主要技术指标
1.最大试验力：10KN
2. 有效测力范围：0.4%—100%（FS），内外不分档
3.力分辨力： 1/300000（全程分辨率不变）
4.力示值相对误差：±0.5%
5.试验速度范围：0.01-500mm/min(无级调速，任意设置)
6.速度示值相对误差：±0.5%
7.速度对应允许试验力：100mm/min以下时为最大试验力，100mm/min以上时为最大试验力的50% 。
8.位移分辨率：0.001 mm
9.位移示值相对误差: ±0.2%
（三）、微机控制人造板万能试验机标准配置
1.试验机主机(10000N门式结构) 一台
2.液晶控制显示系统 一套
3.日本交流伺服电机及其调速系统 一套
4.高精度负荷传感器(10kN) 一套
5.附具类：
5.1 表面胶合强度附具 5.2 内结合强度附具 5.3表面结合强度
5.4 静曲强度附具 5.5 弹性模量装置 5.6 握钉力附具
6.联想品牌微机 一套
7.A4喷墨打印机 一台
8.人造板专用试验软件 一套
二、电子式木材人造板万能试验机
（一）、电子式木材人造板万能试验机的主要功能及适用范围
WDW-10C电子式人造板试验机，可对各种胶合板、刨花板、中密度纤维板等人造板和饰面人造板的各项力学性能指标进行测试和分析研究;本产品广泛应用于木材深加工业、人造板生产企业，可根据国家标准 度、静曲强度、弯曲弹性模量、表面结合强度、胶合强度、握螺钉力等常规试验数据。该设备是生产制造企业、建筑施工单位、产品质量监督检验所以及建材产品检测部门必备的检测设备。
本机可以加配打印机、打印所测数据
（二）、电子式木材人造板万能试验机的主要技术指标
序号 检 验 项 目 技 术 要 求
1、最大试验力 10KN
2、准确度 0.1N
3、变形最小读数值 0.01mm
4、示值相对误差 ±1%
5、试验力示值重复性相对误差 ≤1%
6、试验力零点相对误差 ±0.1%
7、速度范围 0.2-500mm/min
8、试验空间 400X800mm
9、试验机尺寸 650×500×1680 mm
10、加载方式 电动
11、电源电压（必须有可靠的接地措施） ～220V±10% 50Hz
（三）、电子式木材人造板万能试验机的工作环境条件
1、在室温100C～350C范围内，相对湿度不大于80%；
2、在稳固的基础或工作台上正确安装，水平度为0.2/1000；
3、在无震动、无腐蚀性介质和无较强电磁场干扰的环境中；
4、电源电压的波动范围不应超出额定电压的±10%。
（四）、电子式木材人造板万能试验机试验机的结构特征及工作原理
本机由机械、电气二大部分组成
4.1机械部分结构及工作原理：
本试验机为上空间拉伸，下空间压缩采用电动加载方式，底部是整机结构承载支架，内部包含有电机驱动器、加载电机、减速机构、动力传动机构等部件；上部是试样夹持及力值、变形测量机构，包含有加载传动机构、试样拉伸夹具、测力传感器、光电编码器等主要部件。
4.2 电气部分：
电气部分由显示测量控制部分组成。显示测量控制部分实现各种控制、显示、数据采集、处理等功能。主控制器可以根据不同的试验要求，选择拉伸、压缩等试验模式，并设置各试验模式试样参数，调整好试样后，按试验键，系统即可自动启动试验，并根据相应的试验条件，自动判断停机处理，同时显示相应的试验结果。
4.3 本机的几项主要功能：
4.3.1 全开放性参数设置
4.3.2 设置参数永久保存，下次开机自动读取显示
4.3.3 浮动零点设置，可随时调整零点
4.3.4 峰值保持及存储，常值跟随；
4.3.5 在有效速度范围内，速度值任意设置；
4.3.6 横梁移动过程中的速度快捷切换功能
4.3.7 灵活的数据查询显示功能；
4.3.8 过载停机、音频报警保护功能；
4.3.9 试验结束自动判断功能；
4.3.10 极限位置保护等；
三、手动液晶式木材万能试验机
液晶式人木材造板万能试验机是针对人造板、饰面人造板进行各种理化性能试验测试研制生产的，满足GB17657-1999《人造板及饰面人造板理化性能试验方法》要求，能够进行表面胶合强度、静曲强度和弹性模量、握螺钉力、内结合强度等测量试验，是人造板、木材生产企业及质量监督部门理想检测设备。
（一）、液晶式人木材造板万能试验机特点：
1.采用两立柱台式台式结构，体形小巧、造型美观。
2.采用手轮旋转加载、方便、快速。
3.配置宽屏液晶显示控制系统，实时显示试验力、试验力峰值。
（二）、液晶式人木材造板万能试验机主要技术指标：
1.最大试验力：10000N
2.试验力精度:优于±1%
3.试验力分辨率：1N
4.试验空间有效宽度: 400mm
5.保护功能：超过最大试验力2%-5%时自动停机。
6.试验机主机形式:台式框架。
（三）、液晶式人木材造板万能试验机基本配置
1. 试验机主机(10000N) 一台
2. 液晶控制显示系统 一套
3. 高精度负荷传感器(10kN) 一套
4. 木材人造板专用夹具 一套
木材人造板其他相关检测设备 详见我司为广东欧派橱柜企业所设计实验室方案：
