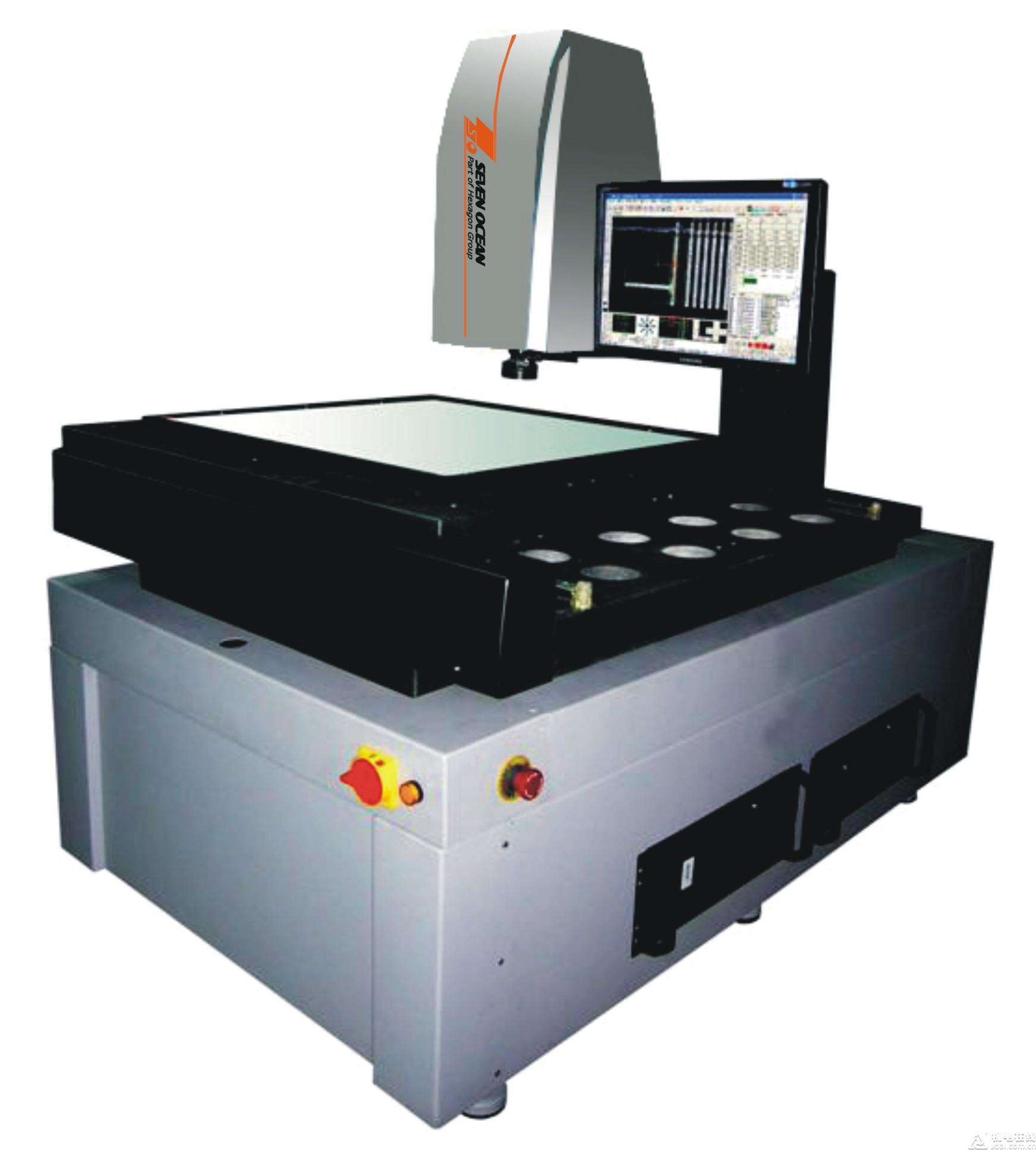

产品名称: GM7060影像测量仪
产品型号: GM7060
产品别称: 全自动影像测量仪
所属分类: 影像测量仪
产品简介: GM系列为七海独家测量技术突破之革命性性影像测量系统,结合最新七海首创之专利-光罩技术(Glass Mask)取代传统以光学尺计数之测量模式。此技术已获美国、台湾及大陆等地区的发明和创新专利。全自动影像测量仪GM系列将光学尺所产生的区段误差、累计误差、回程误差等问题彻底消除。突破在大行程测量仪器上的限制,更能精确与客观的获得确切数据。专门针对电路板、铭版、印刷、Touch Panel等业界测量研发设计。

产品详细信息
全自动影像测量仪GM系列为七海独家测量技术突破之革命性性影像测量系统,结合最新七海首创之专利-光罩技术(Glass Mask)取代传统以光学尺计数之测量模式。此技术已获美国、台湾及大陆等地区的发明和创新专利。此类全自动影像测量仪机种的精度几乎不 受机械误差及阿贝误差影响,尤其是X、Y轴行程在600mm × 500mm以上的机型,无论是XY轴向精度,还是XY平面坐标精度皆能在5μ内,其精准度比所有百万价值内的德国、日本或其它国外进口的机器。

全自动影像测量仪-产品特色:
1、基座、立柱、工作台全机采用精密00级花岗岩,降低形变系数,稳定性高
2、三轴高精度伺服马达传动
3、七海独家专利光罩技术测量仪,无光学尺和编码器,无阿贝误差,精度不受机械误差影响
4、技术突破,悬臂式大行程影像测量仪,高精度,无累计误差
5、可搭配激光测头应用
6、搭配七海专业版测量软件EF系列软件
7、芯片、电路板、铭版、印刷、Touch Panel等专用测量机型。

全自动影像测量仪-技术参数
型号 GM-7060
行程(mm)  X 700
            Y 600
            Z 100
外型尺寸    1860x1270x1680
工作台大小  1020×920
工作台承重   5kg
机台重量     800kg
轴向测量精度  XY(3um+5L/1000)um
平面精度      < 5 μm
控制方式      自动
摄像机       SOV-A级高解析1/3” 彩色CCD SOV-A 级测量专用型镜头
光源         轮廓光 LED,亮度连续可调表面光 LED,亮度连续可调
放大倍数     30x-200x(光学放大倍率为0.7-4.5倍)
选配功能     七海 16向全视角旋转灯源系统
七海          12段自动变焦镜头 美国NAVITA测量专用镜头
触发测头探针组(智慧型探针测量系统)
激光位移感测系统
工作距离         90mm
电源             220 V ± 10% ,50 Hz(用电设备要求接地可靠:接地电阻小于4欧姆)
工作环境         20℃ ± 2℃,温度变化<2℃/hr,湿度45% ~ 75%
振动             <0.002g,低于15Hz
