一. JAW系列直剪仪的产品制造和检验标准
1.   JB/T8612-1997《电液伺服万能试验机》
2.   GB2611-92《试验机通用技术要求》

二. 适用的试验方法标准
SL264-2001《水利水电工程岩石试验规程》

三. 岩石直剪仪的应用范围
    JAW系列微机控制电液伺服岩石直剪仪与SAW10000系列微机控制电液伺服岩石三轴试验机结合起来，成为SAJW系列微机控制电液伺服岩石三轴剪切试验系统，就可以完成绝大部分的岩石试验。测定绝大部分岩石特性。因此本机成为水利水电工程、隧道工程、石油工业、岩土力学、地球物理、地震科学研究院、研究所以及大、专院校悬着的岩石试验设备。

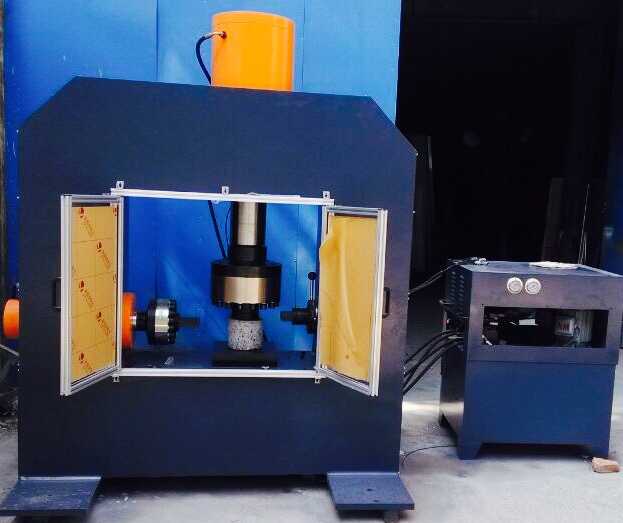

四. 岩石直剪仪的结构及性能特点

 岩石直剪仪主要由反力框架、水平油缸组件、负荷式测力传感器、剪切盒等部分构成一体式加荷系统，及差动变压器测量系统和伺服液压源、全数字测控系统、计算机系统所构成。
1.   直剪仪的加荷系统
    水平加荷系统由油缸组件、测力传感器、剪切盒、反力框架组成。其安装于滚动支承上，由于滚动摩擦力极小，因此在试样受力变形的过程中，始终保持其受力中心在几何形心，确保示值的真实性、准确性，并且此装置可以自成一体，亦可以与三轴机结合使用。
2.   直剪仪的差动变压器
差动变压器作为变形测量及反馈元件，其安装于上、下剪切盒之间，克服了系统误差，真实地测量岩样的变形值。
3.   岩石直剪仪的伺服液压源
    伺服液压源是由高压柱塞泵、溢流阀、精密滤油器、温度传感器；冷却器等组成的伺服油路系统（一般当其与三轴机相结合时，其与围压系统共用）。
4.   直剪仪的全数字测控系统
全数字测控系统由水平测力传感器、变形传感器（差动变压器）、位移传感器（光电式）、全数字测控器、电液伺服阀等部分组成，具有分辨力高、自动清零、标定、存储等功能，并且具备试验力、变形、位移三种控制方式，三种控制方式在试验过程中可以平滑切换。
5.   计算机系统
 采用品牌商用计算机，自动采集试验数据、绘制试验曲线、实时显示试验状态、存储试验数据、并且具有曲线局部放大、再分析功能、自动计算试验结果并打印试验报告。

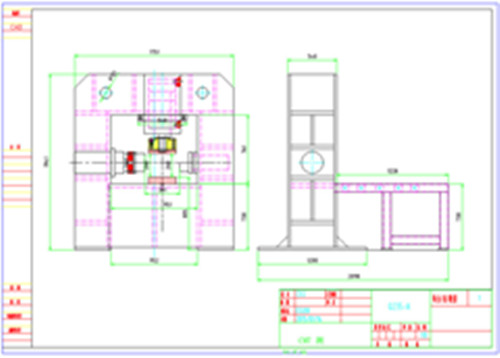

剪工切位图

五、主要技术参数

最大试验力（kN）	<P style="
