BT-1000粉体综合特性测试仪 BT-300粉体振实密度仪

一、BT-1000 粉体综合特性测试仪
1、粉体特性检测仪的功能特性
    BT-1000粉体综合特性测试仪是一种主要用于评价粉体流动特性的仪器。粉体无论是在流动状态还是在静止状态，都是一种两相存在的体系。颗粒本身的特性以及颗粒之间相互摩擦将会产生一些特殊流动特性，研究这些特性对粉体加工、输送、包装、存储等方面的工作具有重要意义。该仪器的特点是一机多用、操作简便、重复性好、测定条件灵活多样、适合多种标准等。该仪器的研制成功，为科研生产中粉体综合特性测试工作的普遍开展提供了一个新的手段。
     该仪器测试项目包括休止角、崩溃角、平板角、分散度、松装密度、振实密度等参数，通过上述测试数据得到差角、压缩度、空隙率、均齐度等指标，还能通过卡尔指数得到流动性指数、喷流性指数等参数。

2、粉体检测的标准测定项目
    振实密度：振实密度是指粉体装填在特定容器后，对容器进行振动，从而破坏粉体中的空隙，使粉体处于紧密填充状态后的密度。通过测量振实密度可以知道粉体的流动性和空隙率等数据。(注：金属粉等特殊粉体的振实密度按相应的标准执行)。
    松装密度：松装密度是指粉体在特定容器中处于自然充满状态后的密度。该指标对存储容器和包装袋的设计很重要。(注：金属粉等特殊粉体的松装密度按相应的标准执行)。
    休止角：粉体堆积层的自由表面在静平衡状态下，与水平面形成的最大角度叫做休止角。它是通过特定方式使粉体自然下落到特定平台上形成的。休止角对分体的流动性影响最大，休止角越小，粉体的流动性越好。休止角也称安息角、自然坡度角等。
    崩溃角：给测量休止角的堆积粉体以一定的冲击，使其表面崩溃后圆锥体的底角称为崩溃角。
    平板角：将埋在粉体中的平板向上垂直提起，粉体在平板上的自由表面（斜面）和平板之间的夹角与受到震动后的夹角的平均值称为平板角。在实际测量过程中，平板角是以平板提起后的角度和平板受到冲击后除掉不稳定粉体的角度的平均值来表示的。平板角越小，粉体的流动性越强。一般地，平板角大于休止角。
    分散度：粉体在空气中分散的难易程度称为分散度。测量方法是将10克试样从一定高度落下后，测量接料盘外试样占试样总量的百分数。分散度与试样的分散性、漂浮性和飞溅性有关。如果分散度超过50%，说明该样品具有很强的飞溅倾向。

3、粉体特性测试的标准计算项目
    差角：休止角与崩溃角之差称为差角。差角越大，粉体的流动性与喷流性越强。
    压缩度：同一个试样的振实密度与松装密度之差与振实密度之比为压缩度。压缩度也称为压缩率。压缩度越小，粉体的流动性越好。
    空隙率：空隙率是指粉体中的空隙占整个粉体体积的百分比。空隙率因粉体的粒子形状、排列结构、粒径等因素的不同而变化。颗粒为球形时，粉体空隙率为40%左右；颗粒为超细或不规则形状时，粉体空隙率为70-80%或更高。

4、综合特性测试仪安息角的测量方法

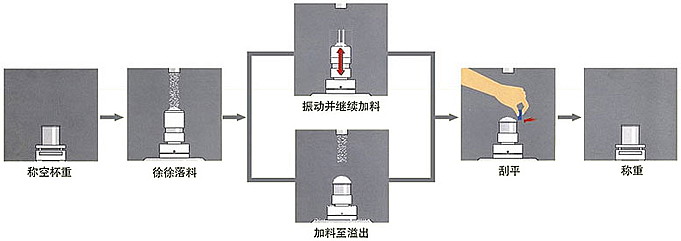

松装密度与振实密度的测量方法


二、BT-300 粉体振实密度仪
    振实密度是指一定量的粉体装填在特定容器后，以一定的频率和幅度进行振动，当粉末的体积不再减少的时读出粉体的体积，然后用粉末的重量除以该体积就得到振实密度。
    BT-300振实密度测试仪是专门测试粉体振实密度的一种仪器，该仪器同时具备“固定重量”和“固定体积”两种测试方法，因此符合中国国家标准GB/T 21354－2008,等效符合国际标准ISO3953:1993以及多种行业的振实密度标准，并符合美国药典关于药品振实密度的规定，是一种通用的振实密度仪器。
    BT-300振实密度测试仪由定时系统、控制系统、驱动机构、执行机构以及附属备件等组成，具有振动频率可调(以适用不同的行业测量）、操作简便、经久耐用、测试准确等特点，适用于非金属粉、金属粉体、制药、化工、电池、磨料以及科研教学等领域，是粉体行业振实密度测试的理想仪器。
    BT-300振实密度测试仪的基本工作过程是将粉末量筒固定在机械振动装置上，振动电机带动机械振动装置上下振动，装有粉末的刻度试管随机械振动装置而发生有节拍的振动，随着振动次数的增加，量筒里的粉末逐渐振实，振动次数达到设定的次数后，机械振动装置停止振动，读出刻度试管的体积，根据密度的定义：质量除以体积、从而求出振实后的粉末密度。

粉体振实密度仪的基本指标：
重复性精度：≤1%
振动幅度：3mm
振动频率：250次/min

测试项目：固定重量法测试振实密度：先称量一定重量（通常为100克）的粉体，全部装到量筒里，然后将装有粉体的量筒固定到仪器上振动，振动结束后根据粉体表面的高度目测体积，然后计算振实密度。
