产品名称： |
端子截面分析仪 |
| 产品型号： |
FM SECTION3 SECTION4 SECTION5 |
| 产品别称： |
线束截面分析仪 端子截面分析仪 线束分析仪 |
| 所属分类： |
金相显微镜/制样设备 |
| 产品简介： |
端子截面分析仪是欧卡光学针对线束行业品质检验而专门研发的一款精密检测分析设备，整套系统由端子切割设备、研磨设备、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成，采用人体力学设计，模块化组合，流水线式工作流程，让操作更方便、快捷。全套检测系统可在5分钟内完成一个端子的处理分析，极大地提高了端子截面品质检验的速度。高性能显微观测仪和专用软件可简单正确地测量长度﹑计算面积。放大倍率从 45 倍... |
|
|

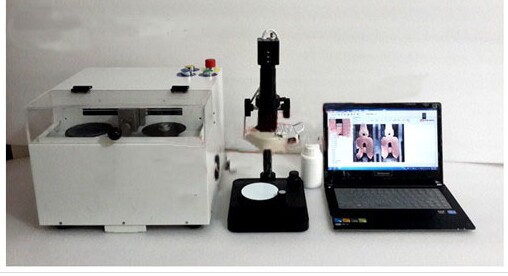

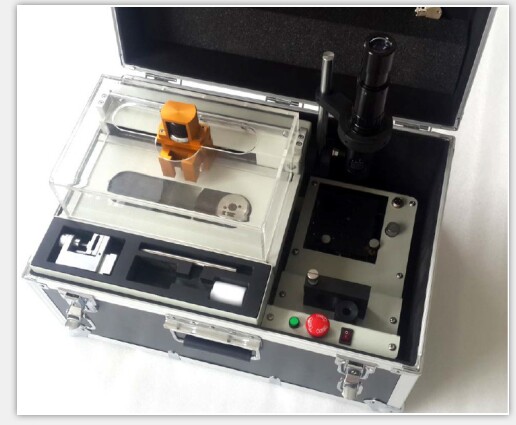

端子截面分析仪SECTION 3 端子截面分析仪SECTION4 端子截面分析仪SECTION 5
端子截面分析仪SECTION 3的特征：
1、样品制作方便，不用树脂凝固
本系统制作一个样品只用 3～5 分钟，为您节省了大量的时间，提高了工作效率。传统的树脂凝固法是将样品先树脂固化、树脂切断、粗磨、研磨。做一个样品要花数小时，而且会影响测量精度。
2、端子专用夹具可适合各种尺寸的端子
新开发的夹具可适合各种型号的端子。切割研磨时不用担心咬线牙变形或芯线飞出。也不需要特殊的技能，谁都可以轻易的操作。整个操作简单方便，大大地提高了工作效率。
3、高性能显微镜和专用分析软件可精确测量长度、计算面积等
本显微镜系统在观察物体时能产生正立的三维空间像，立体感强，成像清晰和宽阔，具有较长的工作距离；高品质光学系统与高分辨率摄像头的完美组合，能够在计算机屏幕上产生放大倍数从16倍到312倍的高清晰图像，即使是粗大的或极细的线束端子也能清晰地完美显示出来；高精度线束端子图片测量分析软件可瞬时测定线束端子的各种数据，包括：宽度CW，高度CH及面积。大倍率下的测量精度为1～2μm。
技术参数
1.端子截面分析：日本进口无段式变焦光学系统
2.视频总倍率：30~312X
3.电线的适用范围：0.01m㎡~33（50）m㎡
4.电源：AC100V~AC240V
5.成像系统：日本工业高清视频系统 300万
6.切割片规格：Φ150X0.5mm（德国进口、细腻耐用、其他公司采用国内沙粒度较粗、使用寿命短，切割后端子表面粗糙。）
7.研磨砂纸：1200#
8.标准夹具：0.01—33（50）mm2
9.精密一体式自动切割研磨设备，德国电机 0~4000rpm无极调速
10.高精度基准尺:0.01/10mm
11.端子腐蚀：液体清洗（5S完成）
12.照明光源：全白可调LED照明装置
13.外形尺寸：W500XD350XH350
端子截面分 |
|
