产品特点：
1、全伺服闭环控制，全自动测量功能；
2、空间面补偿，保证机器的高精度；
3、全花岗石结构，高精度花岗石底座，立柱，保证机器的长期稳定性；
4、精密丝杠传动，高速，无间隙，灵敏可靠，定位准确，运动精度高；
5、专利三度空间灯光照明系统，在面对某些特殊被测量物时，可利用不同的光线效果以凸显被测物的特性以6、更精准地抓取尺寸并达到高重复精度的上光源精准测量功能；
7、高分辨率彩色CCD，高清晰度影像效果，高品质的画面；
8、鼠标操控全CNC功能：自动对焦，自动量测，自动寻边，自动灯光调整，自动倍率切换，保证测量高效率
9、七海业界领先的专业版测量软件EF系列供选择搭配。
技术参数
|

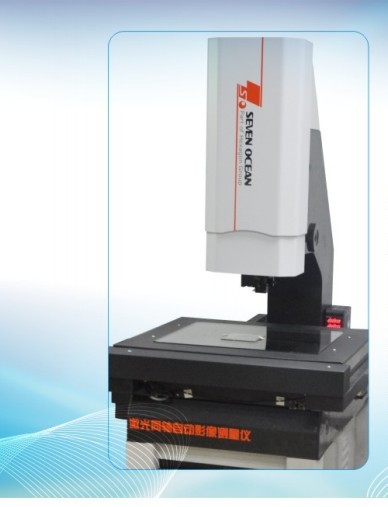

激光同轴自动影像测量仪 |
|
型号 |
3020A |
4030A |
5040A |
|
行程（mm） |
X |
300 |
400 |
500 |
|
Y |
200 |
300 |
400 |
|
外形尺寸（mm） |
550*550*950 |
920*600*1150 |
1080x730x1180 |
|
工作台大小（mm） |
550x500 |
610x510 |
710x610 |
|
机台重量 |
280kg |
380kg |
470kg |
|
工作台承重（kg） |
20kg |
30kg |
30kg |
|
光栅尺分辨率 |
0.5 μm |
|
测量精度 |
XY(3+L/200)μm |
|
控制方式 |
自动 |
|
摄像机 |
1/3 ” 彩色CCD 摄像机，520TV线 |
|
光源 |
轮廓光 |
LED冷光源，亮度连续可调 |
|
表面光 |
LED冷光源，亮度连续可调 |
|
总放大倍率 |
100x（光学放大倍率为2倍） |
|
工作距离 |
激光：37mm / 镜头：65mm |
|
电源 |
220 V ± 10% ，50 Hz（用电设备要求接地可靠：接地电阻小于4欧姆） |
|
工作环境 |
20℃ ± 2℃，温度变化＜2℃/hr，湿度45% ~ 75% |
|
振动＜0.002g，低于15Hz | |
