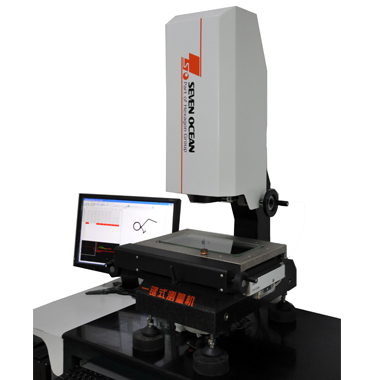

产品名称： |
一键式测量仪 |
| 产品型号： |
2010、3020、4030 |
| 产品别称： |
专用测量仪 |
| 所属分类： |
影像测量仪 |
| 产品简介： |
一键式测量仪为高倍率远芯光路技术和超强软件功能的应用，保证了大视野，一键式测量，高精度，快速，不须治具，任意摆放皆可测量。适用于弹簧、五金、冲压件、塑胶、电子等行业。 |
|
|
|
产品特点：
一键式测量仪是专门面向弹簧行业以及其它多弯曲或零件小，尺寸多的测量需求，开发研制。高倍率远芯光路技术和超强软件功能的应用，保证了大视野，一键式测量；高精度，快速，不须治具；任意摆放皆可测量。同时配置高分辨率CCD，实现双机一体：大视野高精度一键式测量+高精度二次元影像式测量仪，非常方便了客户不同的测量需求。
技术参数
|
一键式测量机 |
|
型号 |
2010 |
3020 |
4030 |
|
行程（mm） |
X |
200 |
300 |
400 |
|
Y |
100 |
200 |
300 |
|
外形尺寸（mm） |
550x550x950 |
920x600x1150 |
1080x730x1180 |
|
工作台大小（mm） |
360x260 |
550x500 |
610x510 |
|
机台重量 |
100kg |
280kg |
380kg |
|
工作台承重（kg） |
15kg |
20kg |
30kg |
|
光栅尺分辨率 |
0.5 μm |
|
测量精度 |
根据客户测量工作的情况确认 |
|
控制方式 |
手动+一键式测量 |
|
摄像机 |
标配 |
高品质专用摄像机 |
|
选配 |
1/3 ” 彩色CCD |
|
光源 |
轮廓光 |
LED冷光源，亮度连续可调 |
|
表面光 |
LED冷光源，亮度连续可调 |
|
总放大倍率 |
标配 |
10X（0.2倍固定倍率光学镜头） |
|
选配 |
100X (2倍因定率光学镜头）
5X（0.1倍固定倍率光学镜头） |
|
工作距离 |
110mm |
|
电源 |
220 V ± 10% ，50 Hz（用电设备要求接地可靠：接地电阻小于4欧姆） |
|
工作环境 |
20℃ ± 2℃，温度变化＜2℃/hr，湿度45% ~ 75% |
|
振动＜0.002g，低于15Hz |
|
|
