产品名称： |

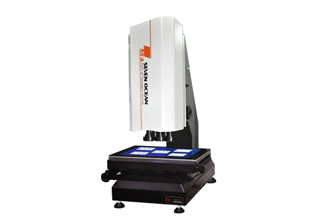

五合一影像测量仪 |
| 产品型号： |
3020A 、4030A |
| 产品别称： |
手机玻璃影像测量仪 五合一自动影像测量仪 |
| 所属分类： |
影像测量仪 |
| 产品简介： |
五合一自动影像测量仪突破普通影像测量仪的应用限制，采用全新的机械技术，光学技术，软件技术，同时配备了五个高分辨率镜头于一体，可同时测量五片手机玻璃的外型尺寸，并输出五组报告，一台手机玻璃测量仪等于5台普通影像测量仪的测量效率.广泛应用于玻璃平板类产品，无论是手机玻璃/触摸屏，MP3镜片，或五金，塑料，PCB产品，均可实现高效测量。可测量手机玻璃的几何外型尺寸，特别是手机玻璃的样条曲线 |
|
|
五合一自动影像测量仪的特点
*可CNC自动编程系统；
*00级花岗岩基座，花岗岩立柱；
*活动式测量工作台
*装设五组远芯光路光学系统
*配置七海专业MULTIVIEW软件
保证：
空间，节省至五分之一；
人力，节省至五分之一；
效率，提高五倍。
技术参数
|
五合一自动测量仪 |
|
型号 |
3020A |
4030A |
|
行程（mm） |
X |
300 |
400 |
|
Y |
200 |
300 |
|
外形尺寸（mm） |
920x600x1150 |
1080x730x1180 |
|
工作台大小（mm） |
550x500 |
610x510 |
|
机台重量 |
280kg |
380kg |
|
工作台承重（kg） |
20kg |
30kg |
|
光栅尺分辨率 |
0.5 μm |
|
测量精度 |
XY(3+L/200)μm |
|
控制方式 |
自动 |
|
影像摄取系统 |
实时五路高解析1/3”彩色 CCD 2倍远心光路系统 |
|
光源 |
轮廓光 |
LED冷光源，亮度连续可调 |
|
表面光 |
LED冷光源，亮度连续可调 |
|
总放大倍率 |
100x（光学放大倍率为2倍） |
|
工作距离 |
150mm |
|
电源 |
220 V ± 10% ，50 Hz（用电设备要求接地可靠：接地电阻小于4欧姆） |
|
工作环境 |
20℃ ± 2℃，温度变化＜2℃/hr，湿度45% ~ 75% |
|
振动＜0.002g，低于15Hz | |
|
